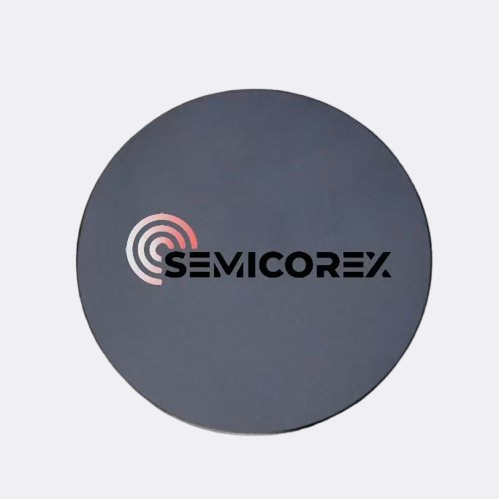

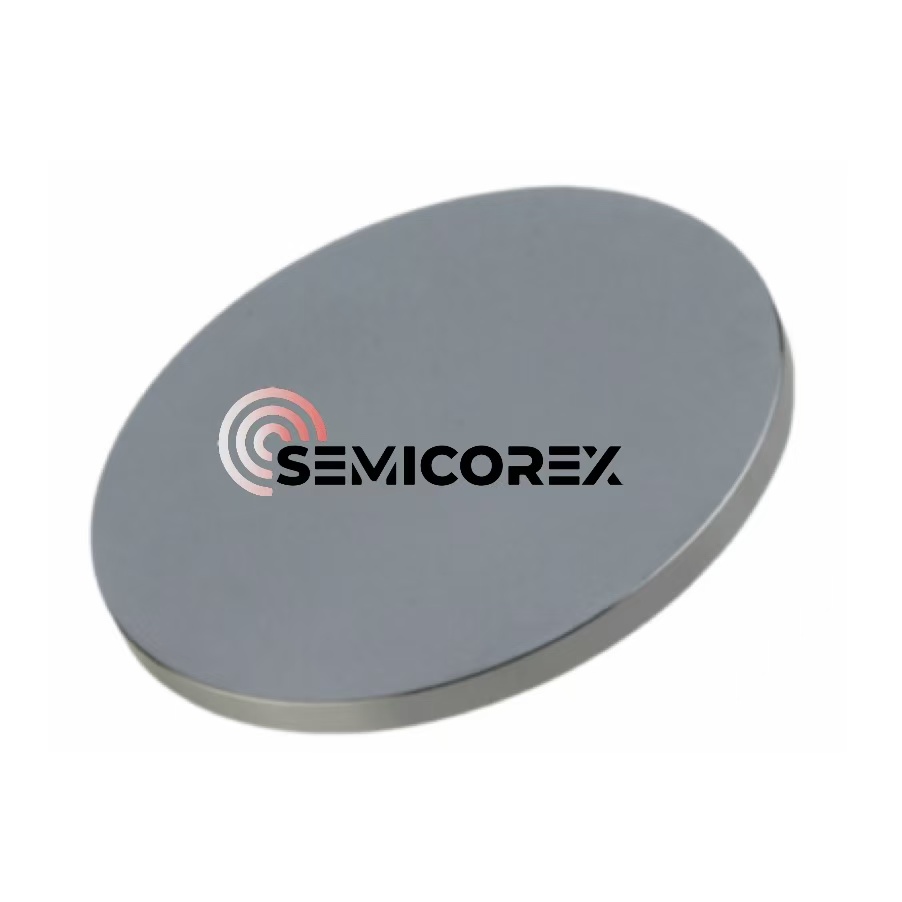

Mục tiêu phẳng silicon đơn tinh thể

Silic đơn tinh thểMục tiêu phẳng thường được xử lý bằng thiết bị cắt có độ chính xác cao từ các thỏi silicon đơn tinh thể được chế tạo bằng phương pháp Czochralski. Để đáp ứng nhu cầu đa dạng hóa của khách hàng, mục tiêu phẳng silicon đơn tinh thể có thể được cắt thành các hình dạng mong muốn cho khách hàng quý của bạn. Công nghệ xử lý mài và đánh bóng chính xác đảm bảo độ phẳng bề mặt tuyệt vời của vật liệu mục tiêu, mang lại sự đảm bảo chắc chắn cho sự lắng đọng của màng mỏng.

Mục tiêu phẳng silicon đơn tinh thể được đặt bên trong buồng phản ứng chân không cùng với chất nền được phủ trong quá trình lắng đọng màng. Khi mục tiêu phẳng silicon đơn tinh thể bị bắn phá bởi các ion năng lượng cao, các nguyên tử silicon trên bề mặt của nó sẽ bị bắn tung tóe. Các nguyên tử silicon phún xạ này sau đó di chuyển và lắng đọng trên bề mặt chất nền, cuối cùng tạo thành một màng mỏng silicon.

Mục tiêu phẳng silicon đơn tinh thể đóng vai trò là nguồn nguyên liệu cho quá trình lắng đọng màng mỏng. Tất cả các nguyên tử silicon lắng đọng trên bề mặt wafer đều có nguồn gốc từ các mục tiêu phẳng silicon đơn tinh thể. Do đó, chất lượng của mục tiêu phẳng silicon đơn tinh thể quyết định trực tiếp đến độ tinh khiết, tính đồng nhất và các đặc tính quan trọng khác của màng mỏng lắng đọng.

Đặc tính tinh khiết tuyệt vời mang lại cho mục tiêu phẳng silicon đơn tinh thể khả năng ngăn ngừa tạp chất làm nhiễm bẩn màng mỏng. Điều này cải thiện đáng kể hiệu suất điện của các thiết bị bán dẫn. Sự cải thiện tính đồng nhất và độ bám dính của màng mỏng nhờ cấu trúc tinh thể có trật tự cao, cho phép các hạt phún xạ di chuyển và lắng đọng trên bề mặt wafer thường xuyên hơn. Thiết kế cấu trúc phẳng phù hợp với yêu cầu phún xạ diện tích lớn và tốc độ cao, đồng thời có thể áp dụng cho các tình huống sản xuất quy mô lớn như tấm bán dẫn và bảng hiển thị.
