Kẹp chân không wafer

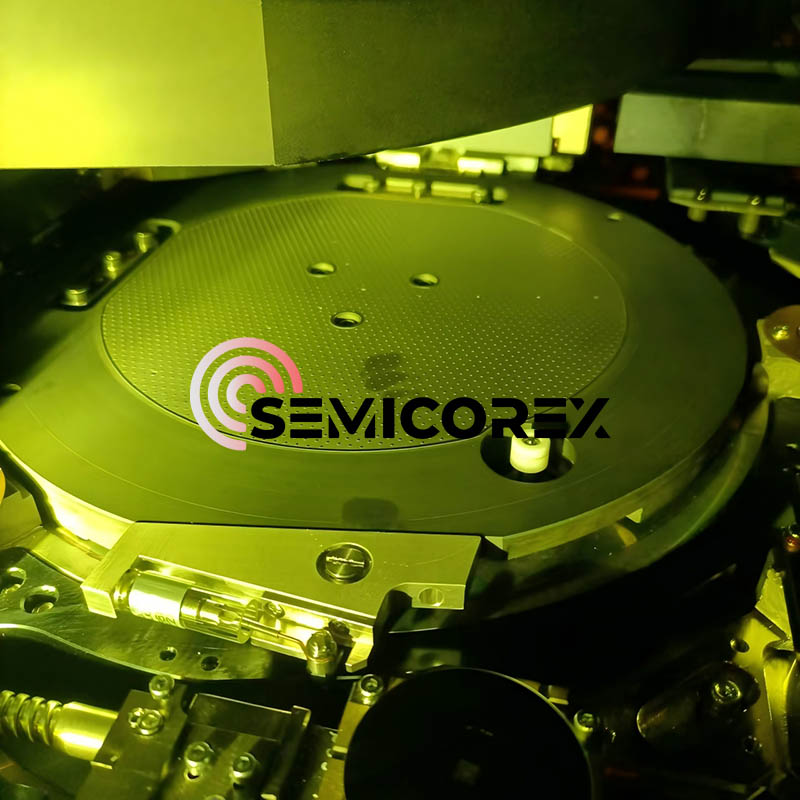

Độ chính xác của việc xử lý tấm bán dẫn và vị trí ảnh hưởng trực tiếp đến năng suất sản xuất in thạch bản cũng như mức độ hoạt động của các thiết bị bán dẫn trong ngành bán dẫn và hai chức năng này được thực hiện bằng cách sử dụng Bàn kẹp chân không bán dẫn bán dẫn bán dẫn, được làm từ cacbua silic thiêu kết dày đặc (SiC). Những mâm cặp chân không này được thiết kế để đạt được độ chính xác tối đa cũng như độ cứng và tuổi thọ của cấu trúc trong các môi trường khắc nghiệt như in thạch bản và xử lý tấm bán dẫn. Mâm cặp chân không có bề mặt nhô ra vi mô (vết sưng) được hình thành chính xác được thiết kế để cung cấp sự hỗ trợ wafer ổn định với chân không nhất quán thông qua quá trình hấp phụ.

Đầu cặp chân không bán dẫn bán dẫn Semicorex được thiết kế để tương thích với các hệ thống quang khắc hàng đầu và có độ ổn định nhiệt tuyệt vời, chống mài mòn và đảm bảo vị trí bán bán dẫn chính xác. Các sản phẩm của Semicorex có thể thay thế hoàn toàn các thiết kế mâm cặp chân không tiêu chuẩn được sử dụng trong các hệ thống quang khắc của Nikon và Canon và có thể được thiết kế đặc biệt để đáp ứng các yêu cầu cụ thể của khách hàng về tính linh hoạt trong thiết bị sản xuất chất bán dẫn.

Vật chất: Cacbua silic thiêu kết (Dày đặc)

Thân mâm cặp chân không wafer được chế tạo từcacbua silic thiêu kếtđược sản xuất với mật độ cực cao và có tất cả các đặc tính cơ và nhiệt thích hợp để sử dụng trong các thiết bị bán dẫn. So với các vật liệu mâm cặp chân không tiêu chuẩn khác như hợp kim nhôm và gốm sứ, SiC đậm đặc mang lại độ cứng cao hơn đáng kể và các đặc tính ổn định về kích thước.

Cacbua silic cũng có tính năng giãn nở nhiệt cực thấp, nó có thể đảm bảo vị trí của tấm bán dẫn vẫn ổn định ngay cả khi có sự dao động nhiệt độ thường gặp trong quá trình in thạch bản. Độ cứng nội tại và khả năng chống mài mòn cho phép mâm cặp duy trì độ chính xác bề mặt lâu dài, giảm tần suất bảo trì và chi phí vận hành.

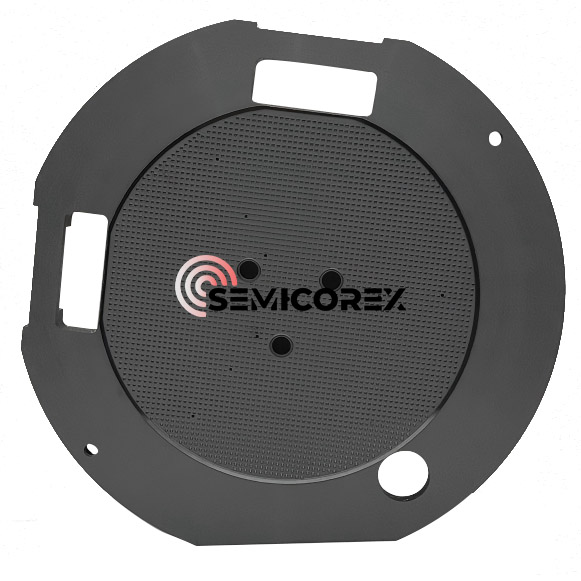

Thiết kế bề mặt nhô ra siêu nhỏ để xử lý wafer ổn định

Bề mặt mâm cặp kết hợp cấu trúc va đập vi mô đồng nhất giúp giảm thiểu diện tích tiếp xúc giữa tấm bán dẫn và bề mặt mâm cặp. Thiết kế này cung cấp một số lợi thế quan trọng:

Ngăn chặn sự hình thành và ô nhiễm hạt

Đảm bảo phân phối chân không đồng đều

Giảm khả năng dính wafer và xử lý hư hỏng

Cải thiện độ phẳng của wafer trong quá trình phơi sáng

Kỹ thuật bề mặt chính xác này đảm bảo khả năng hấp phụ ổn định và định vị tấm bán dẫn có thể lặp lại, những điều này rất cần thiết cho kỹ thuật in thạch bản có độ phân giải cao.

Độ chính xác cực cao và bề mặt hoàn thiện như gương

Đầu cặp chân không wafer Semicorex được sản xuất bằng công nghệ gia công và đánh bóng tiên tiến để đạt được độ chính xác về chiều và chất lượng bề mặt cực cao.

Các đặc tính chính xác chính bao gồm:

Độ phẳng: 0,3 – 0,5 μm

Bề mặt được đánh bóng bằng gương

Độ ổn định kích thước đặc biệt

Tính đồng nhất hỗ trợ wafer tuyệt vời

Lớp hoàn thiện giống như gương giúp giảm ma sát bề mặt và tích tụ hạt, khiến mâm cặp rất phù hợp với môi trường bán dẫn trong phòng sạch.

Cấu trúc nhẹ nhưng có độ cứng cao

Mặc dù có độ cứng đặc biệt, SiC thiêu kết vẫn duy trì cấu trúc tương đối nhẹ so với các giải pháp kim loại truyền thống. Điều này mang lại một số lợi ích hoạt động:

Phản ứng công cụ nhanh hơn và độ chính xác định vị

Giảm tải cơ học trên các giai đoạn chuyển động

Cải thiện độ ổn định của hệ thống trong quá trình truyền wafer tốc độ cao

Sự kết hợp giữa độ cứng cao và trọng lượng thấp làm cho mâm cặp đặc biệt phù hợp với các thiết bị in thạch bản công suất cao hiện đại.

Khả năng chống mài mòn vượt trội và tuổi thọ dài

cacbua siliclà một trong những vật liệu kỹ thuật cứng nhất hiện có, giúp mâm cặp có khả năng chống mài mòn cực cao. Ngay cả sau khi sử dụng kéo dài, bề mặt vẫn duy trì độ phẳng và tính toàn vẹn về cấu trúc, đảm bảo khả năng hỗ trợ tấm bán dẫn nhất quán và hiệu suất đáng tin cậy.

Độ bền này giúp kéo dài đáng kể tuổi thọ của mâm cặp, giảm tần suất thay thế và giảm chi phí vận hành tổng thể.

Khả năng tương thích với các thiết bị in thạch bản chính

Semicorex có thể cung cấp mâm cặp chân không tiêu chuẩn tương thích với các hệ thống quang khắc chính, bao gồm cả các hệ thống được các nhà sản xuất thiết bị bán dẫn hàng đầu sử dụng. Ngoài các mẫu tiêu chuẩn, chúng tôi còn hỗ trợ các thiết kế được tùy chỉnh hoàn toàn, bao gồm:

Kích thước tùy chỉnh và kích thước wafer

Thiết kế kênh chân không chuyên dụng

Tích hợp với các nền tảng công cụ in thạch bản cụ thể

Giao diện lắp đặt phù hợp

Đội ngũ kỹ thuật của chúng tôi làm việc chặt chẽ với khách hàng để đảm bảo khả năng tương thích chính xác với thiết bị bán dẫn hiện có.

Giao hàng nhanh hơn và lợi thế chi phí cạnh tranh

So với đầu cặp chân không nhập khẩu, sản phẩm Semicorex mang lại những lợi thế vận hành đáng kể:

Thời gian giao hàng: 4–6 tuần

Thời gian sản xuất ngắn hơn đáng kể so với linh kiện nhập khẩu

Hỗ trợ kỹ thuật nhanh chóng và dịch vụ hậu mãi

Khả năng cạnh tranh chi phí mạnh mẽ

Với khả năng sản xuất không ngừng được cải thiện, mâm cặp chân không SiC có độ chính xác cao của Semicorex giờ đây có thể đạt được sự thay thế đáng tin cậy trong nước cho các sản phẩm nhập khẩu, giúp các nhà sản xuất chất bán dẫn đảm bảo chuỗi cung ứng đồng thời giảm chi phí mua sắm.
