Trung Quốc tấm wafer SiC Nhà sản xuất, Nhà cung cấp, Nhà máy

Một lát vật liệu bán dẫn mỏng được gọi là wafer, được tạo thành từ vật liệu đơn tinh thể rất tinh khiết. Trong quy trình Czochralski, một thỏi hình trụ chứa chất bán dẫn đơn tinh thể có độ tinh khiết cao được tạo ra bằng cách kéo một hạt tinh thể ra khỏi sự nóng chảy.

Cacbua silic (SiC) và các dạng đa hình của nó đã là một phần của nền văn minh nhân loại trong một thời gian dài; Lợi ích kỹ thuật của hợp chất cứng và ổn định này đã được Cowless và Acheson thực hiện vào năm 1885 và 1892 cho mục đích mài và cắt, dẫn đến việc sản xuất nó trên quy mô lớn.

Các tính chất vật lý và hóa học tuyệt vời làm cho cacbua silic (SiC) trở thành ứng cử viên nổi bật cho nhiều ứng dụng, bao gồm các thiết bị nhiệt độ cao, công suất cao và tần số cao và quang điện tử, một thành phần cấu trúc trong lò phản ứng nhiệt hạch, vật liệu phủ cho làm mát bằng khí lò phản ứng phân hạch, và một ma trận trơ cho sự biến đổi của Pu. Các loại SiC đa dạng khác nhau như 3C, 6H và 4H đã được sử dụng rộng rãi. Cấy ion là một kỹ thuật quan trọng để giới thiệu có chọn lọc các chất dẫn xuất để sản xuất các thiết bị dựa trên Si, để chế tạo các tấm SiC loại p và loại n.

thỏisau đó được cắt lát để tạo thành các tấm silic cacbua SiC.

Thuộc tính vật liệu cacbua silic

Các loại tấm SiC khác nhau

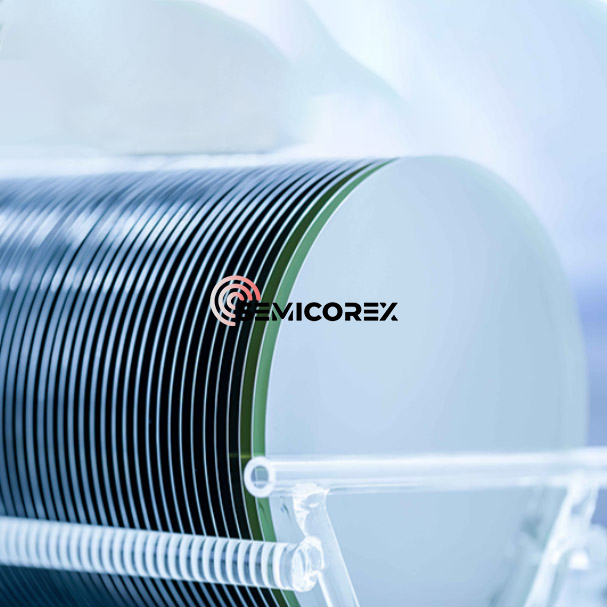

Có ba loại:wafer sic loại n, wafer sic loại pVàwafer sic bán cách điện có độ tinh khiết cao. Doping đề cập đến việc cấy ion đưa tạp chất vào tinh thể silicon. Các tạp chất này cho phép các nguyên tử của tinh thể hình thành các liên kết ion, làm cho tinh thể từng là nội tại trở thành tinh thể bên ngoài. Quá trình này giới thiệu hai loại tạp chất; Loại N và loại P. typeâ nó trở thành phụ thuộc vào các vật liệu được sử dụng để tạo ra phản ứng hóa học. Sự khác biệt giữa wafer SiC loại N và loại P là vật liệu chính được sử dụng để tạo ra phản ứng hóa học trong quá trình pha tạp. Tùy thuộc vào vật liệu được sử dụng, quỹ đạo bên ngoài sẽ có năm hoặc ba electron tạo thành một điện tích âm (loại N) và một điện tích dương (loại P).

Các tấm SiC loại N chủ yếu được sử dụng trong các phương tiện năng lượng mới, trạm biến áp và truyền tải điện áp cao, hàng trắng, tàu cao tốc, động cơ, bộ biến tần quang điện, nguồn điện xung, v.v. Chúng có ưu điểm là giảm tổn thất năng lượng của thiết bị, cải thiện độ tin cậy của thiết bị, giảm kích thước thiết bị và cải thiện hiệu suất của thiết bị, đồng thời có những lợi thế không thể thay thế trong việc chế tạo các thiết bị điện tử công suất.

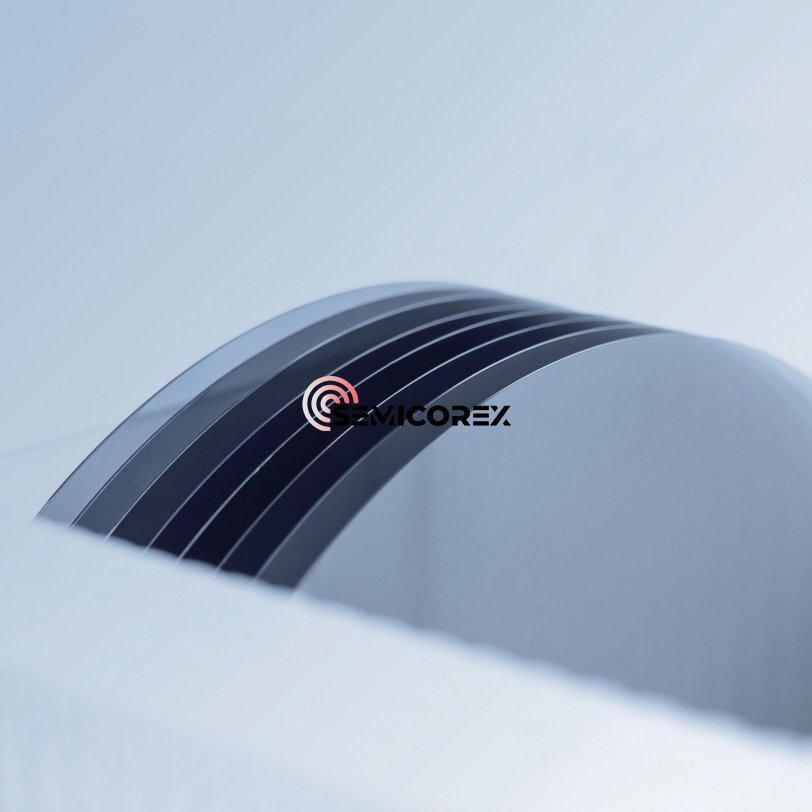

Tấm wafer SiC bán cách điện có độ tinh khiết cao chủ yếu được sử dụng làm chất nền của các thiết bị RF công suất cao.

Epitaxy - III-V Nitrua lắng đọng

Các lớp epiticular SiC, GaN, AlxGa1-xN và InyGa1-yN trên đế SiC hoặc đế sapphire.
