Vòng bi than chì

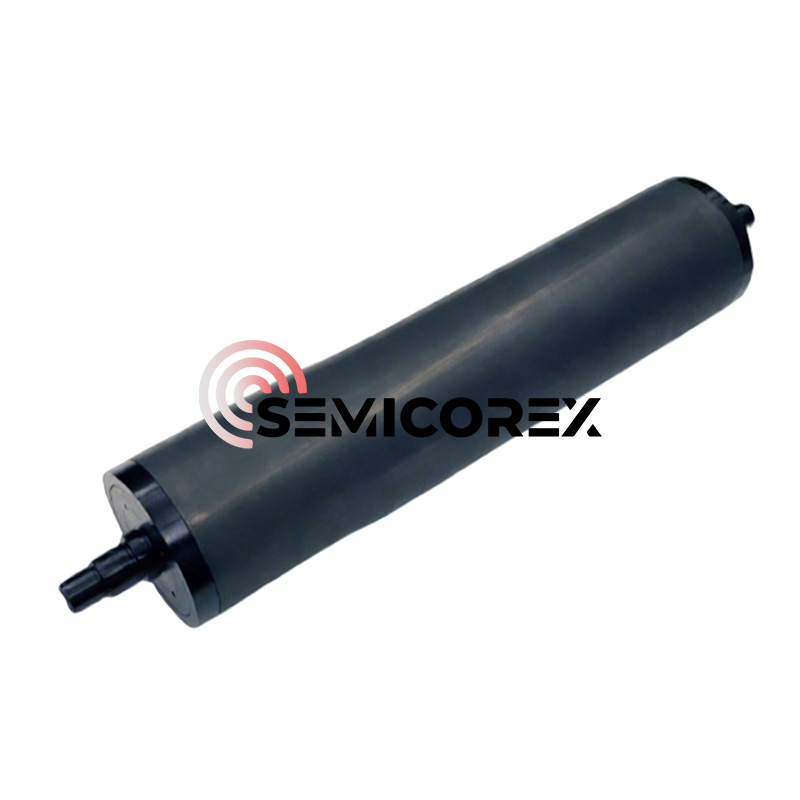

Vòng bi không khí Semicorex Graphite là bộ phận khí động có độ chính xác cao được thiết kế để cung cấp chuyển động quay và tuyến tính không ma sát cho máy móc siêu chính xác. Được sản xuất từ ​​​​lớp đẳng tĩnh chuyên dụngthan chì xốp, ổ trục này tận dụng tính thấm tự nhiên của vi cấu trúc carbon để tạo ra lớp đệm khí đồng nhất, cứng và ổn định. Không giống như các vòng bi thông thường dựa vào các lỗ khoan, Vòng bi không khí than chì sử dụng hàng triệu lỗ nhỏ micromet trên toàn bộ bề mặt của nó để hoạt động như một bộ hạn chế, đảm bảo cấu hình áp suất được phân bổ hoàn hảo mà không có độ dốc hoặc đột biến áp suất.

Thông số kỹ thuật

Dựa trên Báo cáo thử nghiệm mẫu, than chì Semicorex thể hiện các đặc tính được chứng nhận sau:

Các tính năng và lợi ích chính

Phân bố áp suất đồng đều: Cấu trúc lỗ rỗng 0,5 µm tạo ra một "bức màn" không khí, loại bỏ các gợn sóng áp suất liên quan đến ổ trục lỗ và mang lại độ cứng nghiêng vượt trội.

Chuyển động không ma sát: Không ma sát tĩnh và động (không ma sát) cho phép độ phân giải định vị vô hạn và độ mài mòn bằng không, kéo dài tuổi thọ hệ thống vô thời hạn.

Bảo vệ khi va chạm (Hạ cánh mềm): Bề mặt than chì Shore 53 HS không bị lõm. Trong trường hợp mất không khí, ổ trục sẽ nhẹ nhàng bám vào thanh dẫn hướng, hoạt động như một chất bôi trơn khô và ngăn ngừa hư hỏng nghiêm trọng đối với thanh dẫn hướng chính xác.

Giảm xóc cao:than chì xốpma trận hấp thụ rung động một cách tự nhiên, mang lại hiệu ứng giảm chấn "màng ép" giúp cải thiện thời gian xử lý và độ ổn định động trong các ứng dụng quét.

Khả năng tương thích trong phòng sạch: Vòng bi không khí than chì Semicorex hoạt động mà không cần dầu hoặc mỡ, lý tưởng cho môi trường phòng sạch ISO Loại 1 phổ biến trong sản xuất chất bán dẫn.

Đặc điểm hình ảnh

Kiểm tra trực quan các bộ phận của Vòng bi than chì (tham khảo hình ảnh được cung cấp) cho thấy:

Bề mặt hoàn thiện: Lớp hoàn thiện mờ, màu xám than đặc trưng của than chì được nghiền chính xác.

Hình học: Có sẵn ở dạng thanh tuyến tính với các khe được gia công để lắp hoặc quét chân không. Bề mặt xốp có vẻ đồng đều khi nhìn bằng mắt thường, che đi mạng lưới lỗ chân lông cực nhỏ.

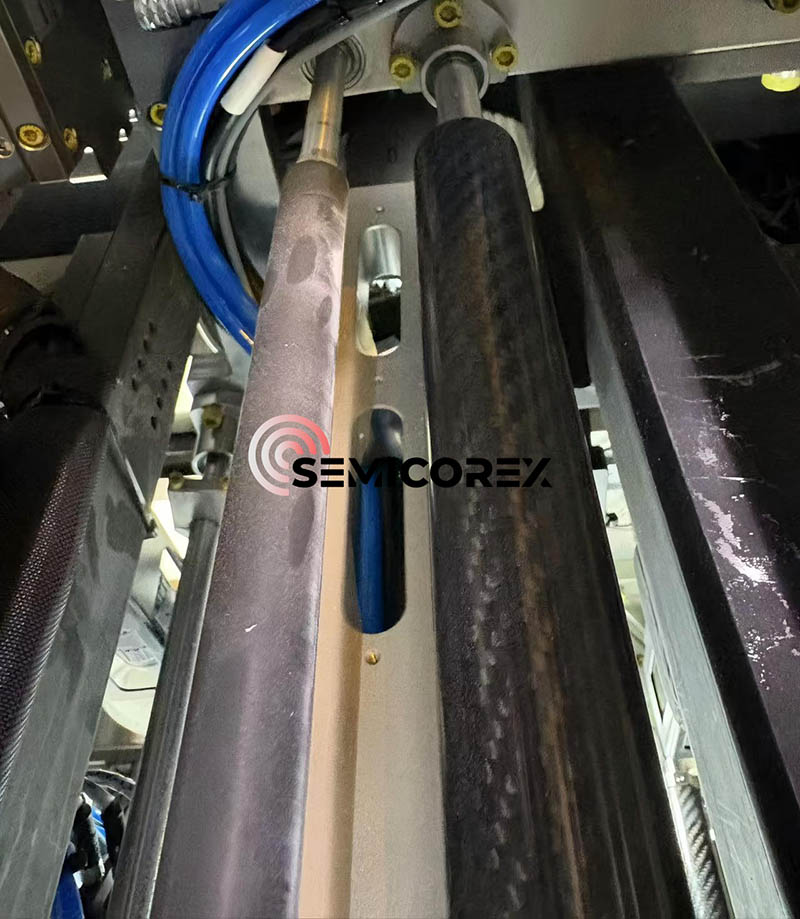

Lắp đặt: Được thiết kế để tích hợp với các khe được gia công chính xác hoặc hệ thống lắp chốt bi để đảm bảo tính song song với đường dẫn hướng.

Bối cảnh lịch sử và sự phát triển công nghệ

Giới hạn của vòng bi tiếp xúc

Trong nhiều thập kỷ, tiêu chuẩn cho chuyển động tuyến tính được thiết lập bằng các ổ bi tuần hoàn và các con lăn trượt. Mặc dù mạnh mẽ nhưng các hệ thống này gặp phải những hạn chế cố hữu do ứng suất tiếp xúc Hertzian xác định. Sự tiếp xúc vật lý giữa các phần tử lăn và vòng đua tạo ra ma sát, nhiệt và các hạt mài mòn. Trong các ứng dụng siêu chính xác, "tiếng ồn" do các quả bóng quay tròn tạo ra tạo ra các gợn sóng vận tốc không thể chấp nhận được đối với phép đo ở cấp độ nanomet. Hơn nữa, nhu cầu bôi trơn gây ra các chất gây ô nhiễm và yêu cầu bảo trì không tương thích với các tiêu chuẩn phòng sạch hiện đại.

Cuộc cách mạng khí động học

Việc chuyển đổi sang vòng bi không khí đánh dấu một sự thay đổi cơ bản trong thiết kế máy móc. Bằng cách ngăn cách các bề mặt bằng một màng không khí, các kỹ sư đã loại bỏ tiếp xúc cơ học. Vòng bi không khí ban đầu sử dụng bù lỗ. Trong thiết kế này, khí nén được cấp qua một số lỗ (lỗ) được khoan chính xác và phân phối qua các rãnh.

Hạn chế của thiết kế lỗ:

Độ dốc áp suất: Áp suất giảm đáng kể khi không khí di chuyển ra khỏi lỗ/rãnh, làm giảm hiệu suất chịu tải.

Búa khí nén: Thể tích không khí bị mắc kẹt trong các rãnh có thể hoạt động như một tụ điện, dẫn đến hiện tượng tự rung hoặc "đóng búa".

Tắc nghẽn: Một hạt bụi đơn lẻ có thể chặn một lỗ, gây hỏng ổ trục ngay lập tức.

Sự cố thảm khốc: Vòng bi lỗ thường được làm bằng kim loại cứng (nhôm, thép không gỉ). Nếu nguồn cung cấp không khí bị hỏng, sự tiếp xúc giữa kim loại với kim loại hoặc kim loại trên đá granit sẽ dẫn đến vết xước và vết lõm nghiêm trọng.

Sự ra đời của công nghệ truyền thông xốp

Vòng bi không khí bằng vật liệu xốp, chẳng hạn như những vòng bi sử dụng than chì xốp, đã giải quyết những vấn đề này bằng cách sử dụng chính vật liệu ổ trục làm bộ hạn chế.

Lịch sử: Được phát triển vào giữa thế kỷ 20 nhưng được hoàn thiện để sử dụng cho mục đích thương mại vào những năm 1980 và 90, công nghệ carbon xốp tận dụng quy trình thiêu kết để tạo ra vật liệu có hàng triệu đường ngoằn ngoèo cực nhỏ.

Bước đột phá: Chìa khóa nằm ở việc kiểm soát quá trình sản xuất để đảm bảo tính thấm đẳng hướng. Thông số kỹ thuật của Vòng bi khí than chì về đường kính lỗ trung bình 0,5 µm thể hiện sự lặp lại hoàn thiện của công nghệ này, tối ưu hóa việc hạn chế dòng chảy để tối đa hóa độ cứng đồng thời giảm thiểu mức tiêu thụ không khí. Sự phát triển này đã biến đổi vòng bi không khí từ các dụng cụ phòng thí nghiệm tinh vi thành các bộ phận công nghiệp mạnh mẽ có khả năng hoạt động trong môi trường gia công khắc nghiệt.

Khoa học Vật liệu: Đi sâu vào than chì xốp để làm ổ trục không khí

Sản xuất than chì đẳng tĩnh

Vòng bi không khí than chì được xác định là than chì đẳng tĩnh. Quá trình sản xuất này khác với than chì ép đùn hoặc đúc.

Nguyên liệu thô: Than cốc dầu mỏ có độ tinh khiết cao được micron hóa thành các hạt (liên quan đến cấu trúc mịn nhìn thấy trong thông số lỗ chân lông 0,5 µm).

Ép đẳng tĩnh lạnh (CIP): Bột được đặt trong khuôn và chịu áp suất cực cao từ mọi hướng (áp suất chất lỏng). Điều này đảm bảo rằng mật độ (1,74 g/cm³) đồng đều trong toàn bộ phôi. Tính đẳng hướng này rất quan trọng vì nó đảm bảo không khí lưu chuyển qua ổ trục với tốc độ như nhau theo mọi hướng, ngăn ngừa hiện tượng "nghiêng" hoặc lực nâng không đều.

Than chì hóa: Phôi được nung nóng đến ~ 3000°C. Điều này sắp xếp cấu trúc tinh thể, chuyển đổi carbon thành than chì. Quá trình này mang lại Điện trở riêng 13,02 µΩ·m, đây là chỉ số chính về mức độ than chì hóa và độ ổn định nhiệt.

Phân tích vi cấu trúc

Kích thước lỗ chân lông (0,5 µm): Đây là kích thước "Goldilocks".

Nếu lỗ chân lông quá lớn (> 1,0 µm): Lượng không khí tiêu thụ trở nên quá mức và ổ trục mất độ cứng (quá rò rỉ).

Nếu lỗ chân lông quá nhỏ (< 0,1 µm): Ổ trục yêu cầu áp suất đầu vào không thực tế để tạo ra lực nâng và thời gian phản hồi trở nên chậm chạp.

0,5 µm: Thể hiện sự tối ưu hóa cho hệ thống khí nén công nghiệp tiêu chuẩn (80 PSI), cân bằng hiệu quả với khả năng chịu tải cao.

Mật độ (1,74 g/cm³): Than chì dày đặc điển hình nằm trong khoảng từ 1,70 đến 1,85 g/cm³. Giá trị 1,74 cho thấy độ xốp khoảng 15-20%. Khối lượng "khoảng trống" này hoạt động như một bể chứa bên trong, đảm bảo cung cấp không khí ổn định cho mặt.

Độ bền cơ học

Cường độ nén (127,0 MPa): Giá trị này rất đáng kể. Điều đó có nghĩa là ổ trục có thể chịu được tải trọng lớn mà không bị hư hỏng cấu trúc. Đối với bối cảnh, bê tông điển hình là ~30 MPa. than chì xốp dùng để chịu lực có độ bền gấp bốn lần so với bê tông khi chịu nén. Điều này cho phép ổ trục được kẹp hoặc nạp sẵn lực từ cao mà không bị nứt.

Độ bền uốn (80,7 MPa): Đây là mức cao đối với than chì. Nó đảm bảo rằng các miếng đệm ổ trục không bị cong vênh hoặc bị gãy dưới các mô men uốn được áp dụng trong quá trình tăng tốc hoặc lắp đặt sai lệch.

Ma sát và "Hạ cánh mềm"

Độ cứng Shore 53 HS (Sclerscope) xếp nó vào loại "độ cứng trung bình" đối với than chì (mềm hơn một số loại cực kỳ đậm đặc có thể là 70-80 HS).

Lợi ích về ma sát: Trong một vụ va chạm, vật liệu chịu lực phải được hy sinh. Đá granite (đường dẫn) khó hơn nhiều. Than chì Shore 53 sẽ mài mòn thành bột mịn khi va chạm, bôi trơn thanh trượt và ngăn chặn sự truyền năng lượng làm trầy xước đá granit. Đặc tính tự bôi trơn này là chính sách bảo hiểm tối ưu cho các máy móc đắt tiền.
