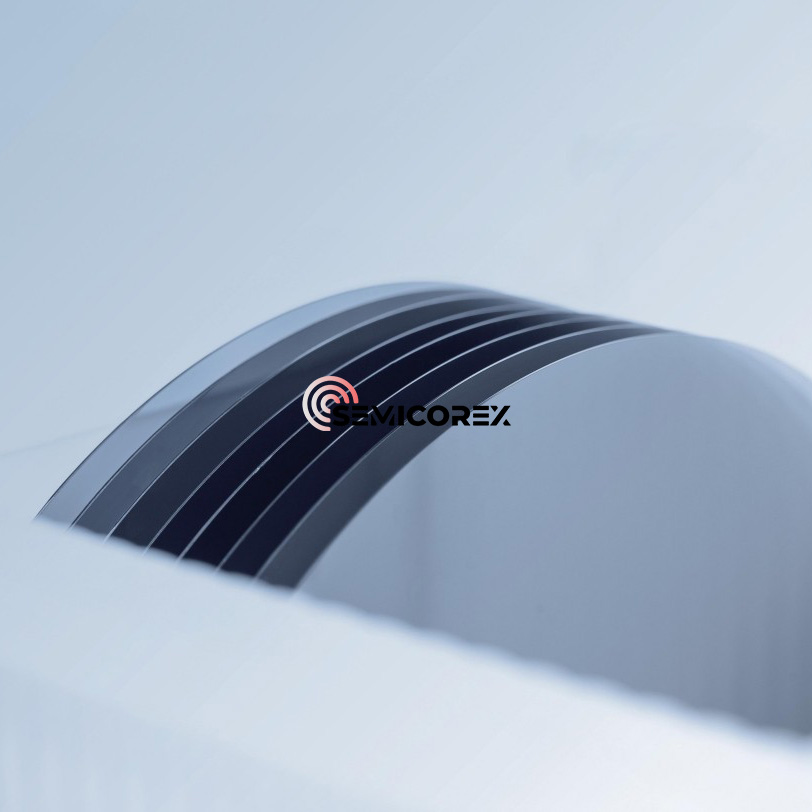

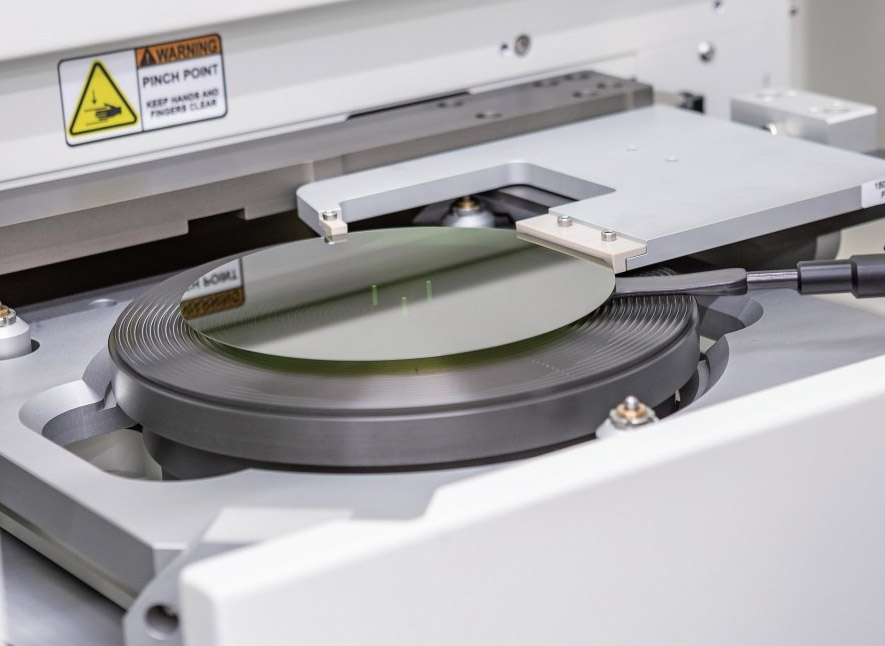

Chất nền SIC bán kết hợp 12 inch

Các chất nền SiC bán kết hợp chất bán kết 12 inch thể hiện sự đột phá trong các vật liệu bán dẫn thế hệ tiếp theo, cung cấp hiệu suất chưa từng có cho các ứng dụng cao tần số cao, công suất cao và chống bức xạ. Được thiết kế cho chế tạo RF, lò vi sóng và thiết bị điện nâng cao, các chất nền SIC có đường kính lớn này cho phép hiệu quả, độ tin cậy và khả năng mở rộng của thiết bị vượt trội.

Các chất nền SIC bán kết hợp 12 inch của chúng tôi được thiết kế bằng công nghệ phát triển và xử lý nâng cao để đạt được độ tinh khiết cao và mật độ khiếm khuyết tối thiểu. Với điện trở suất thường lớn hơn 10⁹ ω · cm, chúng có hiệu quả ngăn chặn sự dẫn truyền ký sinh, đảm bảo cách ly thiết bị tối ưu. Vật liệu thể hiện độ dẫn nhiệt vượt trội (> 4,5 W/cm · k), độ ổn định hóa học vượt trội và cường độ điện trường phá vỡ cao, làm cho nó trở nên lý tưởng cho môi trường đòi hỏi và kiến ​​trúc thiết bị tiên tiến.

Carbide silicon (SIC) là một vật liệu bán dẫn hợp chất bao gồm carbon và silicon. Đây là một trong những vật liệu lý tưởng để tạo ra các thiết bị nhiệt độ cao, tần số cao, công suất cao và điện áp cao. So với các vật liệu silicon truyền thống (SI), chiều rộng bandgap của cacbua silicon gấp 3 lần so với silicon; Độ dẫn nhiệt là 4-5 lần so với silicon; Điện áp phân hủy gấp 8-10 lần so với silicon; Tốc độ trôi dạt của electron là gấp 2-3 lần so với silicon, đáp ứng nhu cầu của ngành công nghiệp hiện đại cho công suất cao, điện áp cao và tần số cao. Nó chủ yếu được sử dụng để tạo ra các thành phần điện tử tốc độ cao, tần số cao, công suất cao và phát sáng. Các khu vực ứng dụng hạ nguồn bao gồm lưới điện thông minh, phương tiện năng lượng mới, năng lượng gió quang điện, thông tin liên lạc 5G, v.v.

Chuỗi ngành công nghiệp cacbua silicon chủ yếu bao gồm các chất nền, epitax, thiết kế thiết bị, sản xuất, đóng gói và thử nghiệm. Từ các vật liệu đến các thiết bị năng lượng bán dẫn, silicon cacbua sẽ trải qua sự phát triển tinh thể đơn, cắt xôi, tăng trưởng epiticular, thiết kế wafer, sản xuất, đóng gói và các dòng quy trình khác. Sau khi tổng hợp bột cacbua silicon, các thỏi cacbua silicon lần đầu tiên được chế tạo, và sau đó các chất nền cacbua silicon được lấy thông qua việc cắt, mài và đánh bóng, và sự phát triển epiticular được thực hiện để thu được các tấm wafer epiticular. Các wafer epiticular phải chịu các quy trình như quang học, khắc, cấy ion và thụ động kim loại để thu được các tấm silicon cacfer, được cắt thành chết và đóng gói để thu được các thiết bị. Các thiết bị được kết hợp và đặt vào một nhà ở đặc biệt để lắp ráp thành các mô -đun.

Từ quan điểm của các tính chất điện hóa, các vật liệu cơ chất cacbua silicon có thể được chia thành các chất nền dẫn điện (phạm vi điện trở 15 ~ 30mΩ · cm) và các chất nền bán kết (điện trở suất cao hơn 105Ω · cm). Hai loại chất nền này được sử dụng để sản xuất các thiết bị riêng biệt như thiết bị năng lượng và thiết bị tần số vô tuyến sau khi tăng trưởng epiticular. Trong số đó, các chất nền SiC bán kết hợp 12 inch chủ yếu được sử dụng để sản xuất các thiết bị tần số vô tuyến gallium nitride, các thiết bị quang điện tử, v.v. bằng cách phát triển một lớp epiticular gallium nitride trên chất nền Silicon có thể tạo ra các mô hình cactride. Các chất nền silicon dẫn điện chủ yếu được sử dụng để sản xuất các thiết bị năng lượng. Không giống như quy trình sản xuất thiết bị năng lượng silicon truyền thống, các thiết bị năng lượng cacbua silicon không thể được sản xuất trực tiếp trên đế cacbua silicon. Cần phải phát triển một lớp epiticular cacbua silicon trên chất nền dẫn điện để thu được wafer epiticular cacbua silicon, sau đó sản xuất các điốt Schottky, MOSFET, IGBTS và các thiết bị năng lượng khác trên lớp epitaxial.
