Chuck chân không xốp Alumina

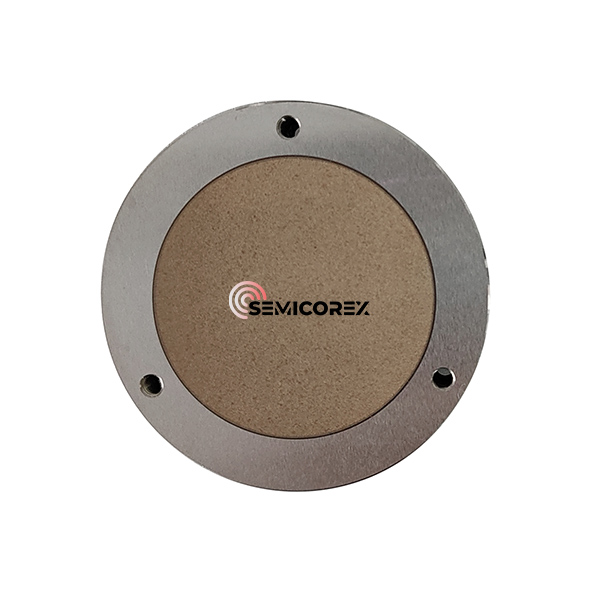

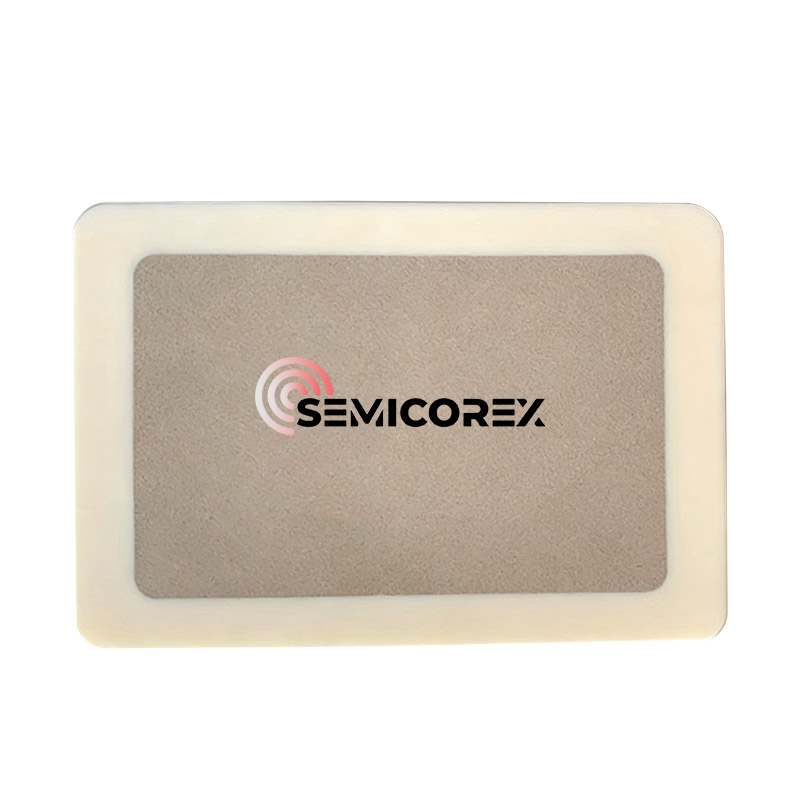

Semicorex Porous Alumina Vacuum Chuck là bệ đỡ để cố định sản phẩm theo nguyên lý hút chân không, phần chân không truyền của nó thường là tấm gốm xốp Alumina. Tấm gốm xốp được lắp vào lỗ chìm trên đế, chu vi của nó được liên kết và bịt kín với đế, còn đế được gia công bằng vật liệu gốm hoặc kim loại dày đặc. Dưới áp suất âm trong môi trường làm việc, mâm cặp được nối với bơm chân không thông qua cấu trúc xốp bên trong tấm gốm để hút không khí, làm cho khu vực bên dưới tấm bán dẫn tạo thành vùng chân không thấp hơn nhiều so với áp suất khí quyển bên ngoài. Dưới tác dụng của sự chênh lệch áp suất mạnh, tấm wafer được gắn chắc chắn vào bề mặt mâm cặp. Thông thường, độ chân không dưới tấm wafer càng cao thì độ bám dính giữa mâm cặp và phôi càng chặt và lực hấp phụ càng mạnh.

Trong ngành bán dẫn và vi điện tử, độ chính xác không chỉ là một yêu cầu mà còn là tiêu chuẩn. Bộ kẹp chân không Alumina xốp (còn được gọi là Bộ kẹp chân không bằng gốm) là một bộ phận quan trọng được thiết kế để cung cấp lực hút đồng đều, không tạo vết cho các chất nền mỏng manh trong quá trình in thạch bản, kiểm tra và thái hạt lựu.

Mâm cặp chân không xốp Alumina là gì?

Không giống như mâm cặp kim loại truyền thống sử dụng các rãnh gia công để tạo lực hút, mâm cặp gốm xốp sử dụng cấu trúc lỗ siêu nhỏ chuyên dụng. Điều này cho phép áp suất chân không được phân bổ đều trên toàn bộ bề mặt phôi, ngăn ngừa hiện tượng "lúm lõm" hoặc biến dạng thường thấy với các thiết kế có rãnh.

Thông số kỹ thuật chính

Để hiểu hiệu suất của các thành phần này, chúng ta xem xét các đặc tính vật liệu của Al2O3 có độ tinh khiết cao:

Tại sao chọn Alumina xốp thay vì vật liệu truyền thống?

1. Độ phẳng và tính đồng nhất vượt trội

Cấu trúc lỗ siêu nhỏ đảm bảo lực chân không được tác dụng lên 100% diện tích tiếp xúc. Theo dữ liệu ngành, lực hút đồng đều giúp giảm ứng suất của tấm bán dẫn tới 40% so với mâm cặp bằng thép không gỉ có rãnh truyền thống.

2. Độ ổn định nhiệt cao

Gốm Alumina có hệ số giãn nở nhiệt (CTE) thấp. Trong quá trình xử lý nhiệt độ cao hoặc kiểm tra bằng laser, mâm cặp duy trì kích thước của nó, đảm bảo độ sâu lấy nét không đổi.

3. Kiểm soát ESD và ô nhiễm

Alumina có độ tinh khiết cao có tính trơ về mặt hóa học và có khả năng chống ăn mòn tự nhiên. Hơn nữa, "Alumina đen" chuyên dụng hoặc lớp phủ chống tĩnh điện có thể được áp dụng để ngăn chặn hiện tượng phóng tĩnh điện (ESD), nguyên nhân gây ra gần 25% tổn thất năng suất bán dẫn trong một số môi trường.

Ứng dụng chính trong sản xuất công nghệ cao

Xử lý wafer bán dẫn

Trường hợp sử dụng chính là trong Photolithography và Wafer Probing. Độ phẳng cực cao (<2μm) đảm bảo rằng tấm bán dẫn nằm trong độ sâu trường ảnh hẹp của hệ thống quang học tiên tiến.

Sản xuất pin mặt trời màng mỏng

Đối với chất nền dẻo hoặc cực mỏng, các kênh chân không truyền thống có thể gây ra hư hỏng vật lý. Bề mặt "thoáng khí" của gốm xốp hoạt động như một tấm đệm khí hoặc tấm hút nhẹ nhàng, bảo vệ các lớp mỏng manh.

Mài thấu kính quang học

Nhôm xốp được sử dụng để giữ thấu kính trong quá trình mài chính xác, trong đó bất kỳ rung động hoặc áp suất không đồng đều nào cũng có thể dẫn đến quang sai.

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Làm thế nào để bạn làm sạch Máy hút chân không xốp Alumina?

Trả lời: Vệ sinh là rất quan trọng để duy trì lực hút. Chúng tôi khuyên bạn nên sử dụng phương pháp làm sạch siêu âm trong nước khử ion hoặc dung môi chuyên dụng. Vì alumina ổn định về mặt hóa học nên nó có thể chịu được hầu hết các chất tẩy rửa axit hoặc kiềm. Đảm bảo mâm cặp được nướng khô để loại bỏ độ ẩm khỏi lỗ chân lông.

Câu 2: Kích thước lỗ chân lông có thể được tùy chỉnh cho các chất nền cụ thể không?

Đ: Vâng. Các lỗ nhỏ hơn (khoảng 10μm - 20μm) sẽ tốt hơn cho màng siêu mỏng để tránh hiện tượng "in xuyên qua", trong khi các lỗ lớn hơn cung cấp luồng khí cao hơn cho các phôi nặng hơn hoặc xốp hơn.

Câu 3: Nhiệt độ hoạt động tối đa là bao nhiêu?

Trả lời: Mặc dù bản thân gốm có thể chịu được nhiệt độ vượt quá 1500oC, nhưng cụm mâm cặp chân không (bao gồm vòng đệm và vỏ) thường được định mức chịu được nhiệt độ lên tới 250oC đến 400oC tùy thuộc vào phương pháp liên kết.
