Tại sao các chất nhạy cảm với tấm wafer than chì được phủ TaC lại trở nên cần thiết cho hoạt động sản xuất chất bán dẫn tiên tiến

Dấu chấm phẩycung cấp nâng caoChất nhạy cảm với tấm wafer than chì được phủ TaCđược thiết kế cho các quy trình bán dẫn đòi hỏi độ ổn định nhiệt tuyệt vời, khả năng kháng hóa chất và hiệu suất hỗ trợ tấm bán dẫn chính xác. Khi các nhà sản xuất chất bán dẫn tiếp tục phát triển các thiết bị thế hệ tiếp theo, các giải pháp cảm biến tiên tiến này giúp cải thiện tính nhất quán của quy trình và mở rộng độ tin cậy của thiết bị trong các ứng dụng lắng đọng và epitaxy ở nhiệt độ cao.

Chất nhạy cảm wafer than chì được phủ TaC là thành phần quan trọng được sử dụng trong các quy trình sản xuất chất bán dẫn như MOCVD, tăng trưởng epiticular và sản xuất chất bán dẫn hỗn hợp. Bằng cách kết hợp chất nền than chì có độ bền cao với lớp phủ cacbua tantalum, những chất nhạy cảm này mang lại khả năng chống oxy hóa vượt trội, độ đồng đều nhiệt và tuổi thọ dài. Bài viết này giải thích cấu trúc, ưu điểm, ứng dụng, đặc tính kỹ thuật của chúng và lý do tại sao chúng ngày càng quan trọng đối với việc chế tạo chất bán dẫn tiên tiến.

Mục lục

• Chất nhạy cảm với tấm wafer than chì được phủ TaC là gì?
• Cấu trúc cải thiện quá trình xử lý chất bán dẫn như thế nào?
• Ưu điểm chính của chất nhạy cảm với tấm wafer than chì được phủ TaC là gì?
• Chất nhạy cảm với tấm wafer than chì được phủ TaC được sử dụng ở đâu?
• Đặc tính kỹ thuật và so sánh hiệu suất
• Làm thế nào để chọn chất nhạy cảm wafer Graphite phủ TaC phù hợp?
• Câu hỏi thường gặp
• Phần kết luận

Chất nhạy cảm với tấm wafer than chì được phủ TaC là gì?

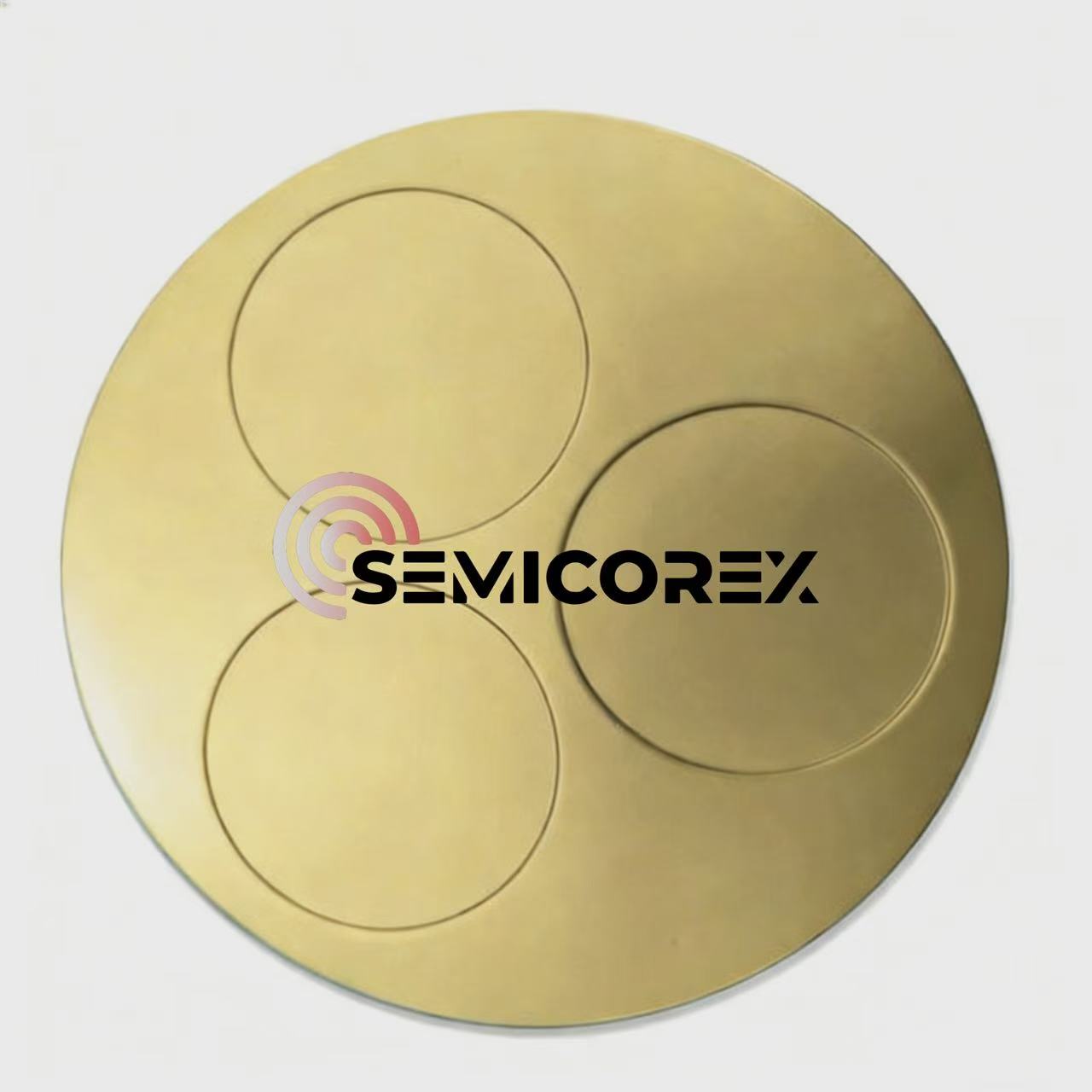

Bộ cảm biến wafer than chì phủ TaC là một thành phần bán dẫn chuyên dụng được làm từ vật liệu gốc than chì được phủ một lớp bảo vệ cacbua tantalum (TaC). Nó được thiết kế để giữ và làm nóng các tấm bán dẫn trong quá trình sản xuất ở nhiệt độ cao.

Các chất nhạy cảm với than chì truyền thống có tính dẫn nhiệt tuyệt vời và đặc tính nhẹ, nhưng chúng có thể bị oxy hóa và suy thoái vật liệu trong môi trường xử lý khắc nghiệt. Việc bổ sung lớp phủ TaC giúp cải thiện đáng kể khả năng chống ăn mòn hóa học, xói mòn ở nhiệt độ cao và khí phản ứng.

Sự kết hợp giữa than chì và cacbua tantalum tạo ra một hệ thống vật liệu duy trì độ ổn định cấu trúc ngay cả ở nhiệt độ vượt quá 2000°C, khiến nó phù hợp cho việc chế tạo chất bán dẫn tiên tiến trong đó độ chính xác và độ lặp lại là rất cần thiết.

Cấu trúc cải thiện quá trình xử lý chất bán dẫn như thế nào?

Hiệu suất của Chất nhạy cảm wafer Graphite phủ TaC đến từ sự kết hợp độc đáo giữa công nghệ chất nền và lớp phủ. Mỗi lớp đóng góp những lợi thế cụ thể trong quá trình xử lý chất bán dẫn.

Cấu trúc được tối ưu hóa này cho phép xử lý tấm bán dẫn ổn định với khả năng kiểm soát nhiệt độ được cải thiện, điều này đặc biệt quan trọng đối với các vật liệu bán dẫn hỗn hợp như GaN, SiC và các chất nền bán dẫn có dải rộng khác.

Ưu điểm chính của chất nhạy cảm với tấm wafer than chì được phủ TaC là gì?

Nhu cầu ngày càng tăng đối với các thiết bị bán dẫn hiệu suất cao hơn đã khiến các thành phần xử lý tấm bán dẫn đáng tin cậy trở nên quan trọng hơn bao giờ hết. Bộ cảm ứng wafer Graphite phủ TaC mang lại một số lợi thế cho môi trường sản xuất hiện đại.

• Ổn định nhiệt độ cao tuyệt vời:Lớp phủ cacbua tantalum duy trì hiệu suất ở nhiệt độ xử lý cực cao và giảm suy thoái nhiệt.
• Kháng hóa chất vượt trội:Vật liệu TaC cung cấp khả năng chống lại hydro, amoniac và các loại khí phản ứng khác thường được sử dụng trong quy trình bán dẫn.
• Cải thiện tính đồng nhất nhiệt:Lõi than chì đảm bảo truyền nhiệt hiệu quả, giúp đạt được sự phân bổ nhiệt độ wafer ổn định.
• Tuổi thọ dịch vụ kéo dài:Lớp phủ bảo vệ giảm thiểu tiêu thụ than chì và giảm tần suất thay thế.
• Giảm khuyết tật bán dẫn:Hiệu suất vật liệu ổn định giúp duy trì khả năng lặp lại của quy trình và cải thiện chất lượng tấm bán dẫn.

Đối với các nhà sản xuất sản xuất tấm bán dẫn có giá trị cao, những lợi thế này trực tiếp góp phần cải thiện năng suất và giảm chi phí vận hành.

Chất nhạy cảm với tấm wafer than chì được phủ TaC được sử dụng ở đâu?

Chất nhạy cảm wafer than chì được phủ TaC được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu xử lý chất bán dẫn ở nhiệt độ cao chính xác. Đặc tính nhiệt và hóa học tuyệt vời của chúng làm cho chúng phù hợp với nhiều ứng dụng tiên tiến khác nhau.

• Thiết bị MOCVD:Được sử dụng để tăng trưởng epiticular của vật liệu LED, thiết bị GaN và các lớp bán dẫn hỗn hợp.
• Sản xuất chất bán dẫn SiC:Hỗ trợ các quy trình nhiệt độ cao cho các ứng dụng bán dẫn điện tử và xe điện.
• Sản xuất thiết bị GaN:Giúp đạt được điều kiện tăng trưởng ổn định cho các thiết bị RF, chip truyền thông và thiết bị điện tử công suất cao.
• Cơ sở nghiên cứu tiên tiến:Áp dụng trong các phòng thí nghiệm phát triển công nghệ bán dẫn thế hệ tiếp theo.
• Quá trình lắng đọng nhiệt độ cao:Cung cấp hỗ trợ wafer đáng tin cậy trong môi trường nhiệt đòi hỏi khắt khe.

Đặc tính kỹ thuật và so sánh hiệu suất

So với các chất nhạy cảm bằng than chì thông thường, các giải pháp được phủ TaC mang lại độ bền và độ ổn định của quy trình được nâng cao.

Làm thế nào để chọn chất nhạy cảm wafer Graphite phủ TaC phù hợp?

Việc lựa chọn thiết bị có độ nhạy chính xác đòi hỏi phải xem xét các yêu cầu sản xuất, khả năng tương thích của thiết bị và điều kiện quy trình. Các yếu tố quan trọng bao gồm:

• Khả năng tương thích kích thước wafer:Đảm bảo thiết bị cảm ứng phù hợp với đường kính tấm bán dẫn và thông số kỹ thuật của thiết bị.
• Chất lượng lớp phủ:Độ dày lớp phủ TaC đồng đều là điều cần thiết để có hiệu suất nhiệt ổn định.
• Yêu cầu về nhiệt độ:Chọn vật liệu có khả năng xử lý nhiệt độ quy trình mục tiêu.
• Độ chính xác bề mặt:Độ chính xác gia công cao giúp cải thiện khả năng định vị tấm bán dẫn và năng suất sản xuất.
• Môi trường ứng dụng:Xem xét các loại khí xử lý, điều kiện áp suất và chu trình vận hành.

Làm việc với nhà cung cấp vật liệu bán dẫn có kinh nghiệm có thể giúp nhà sản xuất lựa chọn giải pháp độ nhạy được tối ưu hóa cho quy trình sản xuất cụ thể của họ.

Câu hỏi thường gặp

1. Mục đích chính của Chất nhạy cảm với tấm wafer than chì được phủ TaC là gì?

Chất nhạy cảm wafer Graphite phủ TaC chủ yếu được sử dụng để hỗ trợ và làm nóng các tấm bán dẫn trong các quá trình nhiệt độ cao như MOCVD và tăng trưởng epiticular. Lớp phủ TaC bảo vệ chất nền than chì đồng thời cải thiện độ ổn định của quy trình.

2. Tại sao cacbua tantalum được sử dụng làm vật liệu phủ?

Tantalum cacbua được chọn vì độ cứng tuyệt vời, điểm nóng chảy cao và khả năng chống ăn mòn hóa học mạnh. Những đặc tính này làm cho nó phù hợp với môi trường sản xuất chất bán dẫn khắc nghiệt.

3. Các chất nhạy cảm với tấm wafer than chì được phủ TaC có thể cải thiện hiệu quả sản xuất chất bán dẫn không?

Đúng. Bằng cách cung cấp độ đồng đều nhiệt tốt hơn, tuổi thọ dài hơn và khả năng kháng hóa chất được cải thiện, những chất nhạy cảm này có thể giúp giảm thời gian ngừng hoạt động của thiết bị và cải thiện tính nhất quán trong sản xuất tổng thể.

4. Vật liệu bán dẫn nào được hưởng lợi từ việc sử dụng chất cảm ứng được phủ TaC?

Các vật liệu bán dẫn có dải rộng như cacbua silic (SiC) và gali nitrit (GaN) thường được hưởng lợi từ công nghệ chất nhạy được phủ TaC vì quy trình sản xuất của chúng đòi hỏi độ ổn định ở nhiệt độ cao.

Phần kết luận

Chất cảm ứng wafer Graphite phủ TaC đã trở thành một giải pháp quan trọng cho sản xuất chất bán dẫn tiên tiến nhờ hiệu suất nhiệt tuyệt vời, khả năng chống ăn mòn và độ tin cậy lâu dài. Khi các thiết bị bán dẫn tiếp tục trở nên nhỏ hơn và mạnh hơn, các nhà sản xuất yêu cầu các bộ phận có thể duy trì độ chính xác trong những điều kiện đòi hỏi ngày càng khắt khe. Việc lựa chọn các giải pháp phủ TaC chất lượng cao có thể giúp cải thiện độ ổn định khi xử lý tấm bán dẫn, hiệu quả sản xuất và chất lượng sản phẩm.

Nếu bạn đang tìm kiếm Chất cảm ứng wafer than chì phủ TaC cấp bán dẫn đáng tin cậy với thông số kỹ thuật tùy chỉnh và hỗ trợ kỹ thuật chuyên nghiệp, vui lòngliên hệ với chúng tôiđể thảo luận về các yêu cầu ứng dụng của bạn và nhận được giải pháp phù hợp cho nhu cầu sản xuất nâng cao của bạn.
