Tại sao Vòng lấy nét là không thể thiếu cho thiết bị khắc？

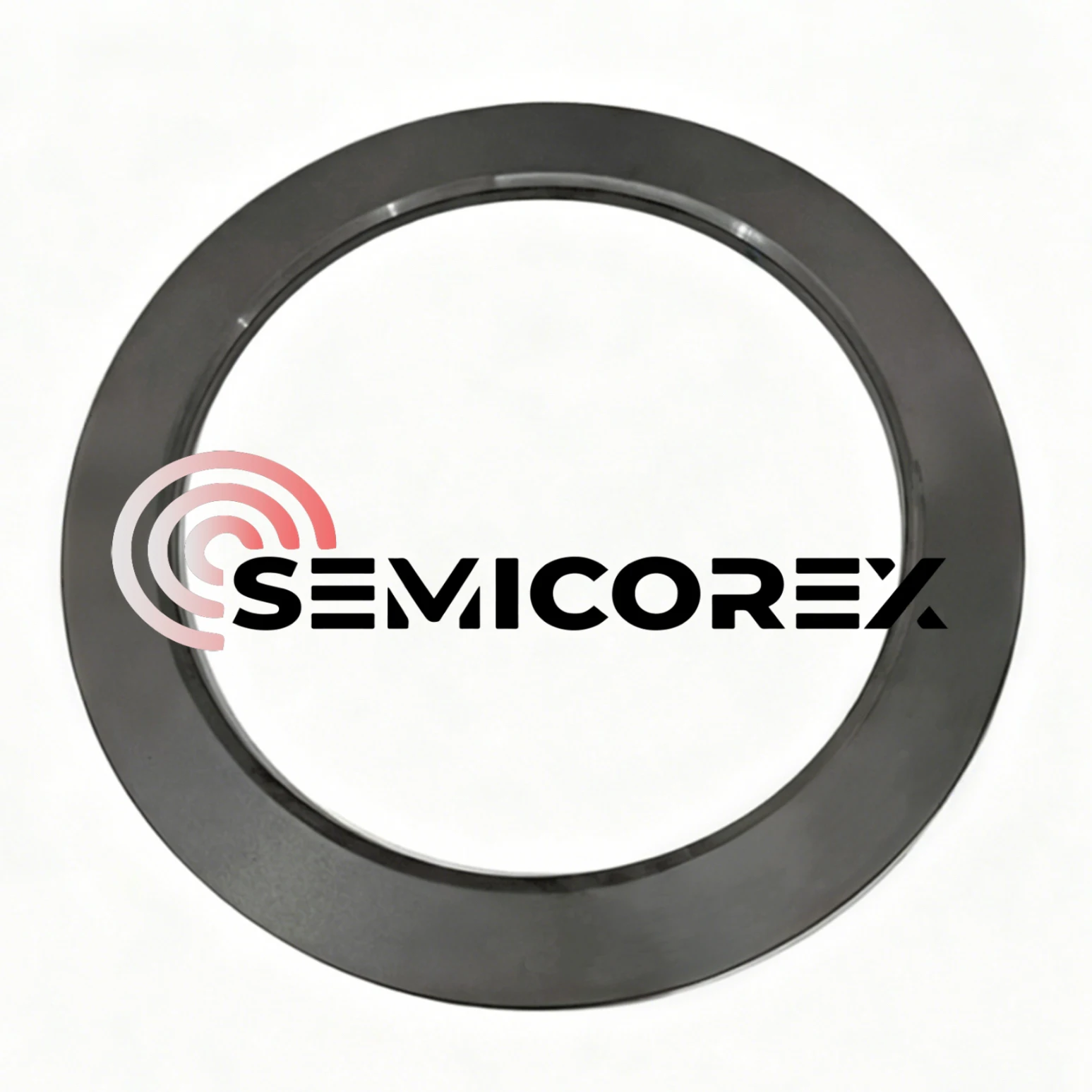

Vòng lấy nét hay còn gọi là vòng bù hoặc vòng giam cầm là thành phần không thể thiếu của thiết bị khắc, đặc biệt là thiết bị khắc khô plasma. Các quy trình khắc chính xác ở cấp độ nano trong sản xuất chất bán dẫn hiện đại sẽ không thể đạt được nếu không có nó. Việc sử dụng vòng lấy nét đảm bảo tính đồng nhất của quá trình khắc, đảm bảo tốc độ ăn mòn bề mặt wafer, bảo vệ phần cứng cốt lõi của thiết bị khắc và cuối cùng là cải thiện năng suất thiết bị bán dẫn và giảm chi phí sản xuất.

Chức năng cốt lõi của Vòng lấy nét

1. Tối ưu hóa điện trường biên và phân phối plasma

Không cóvòng tập trung, các đường sức điện ở cạnh tấm bán dẫn bị uốn cong và phân kỳ nghiêm trọng, dẫn đến hiệu ứng cạnh. Điều này gây ra sự khác biệt đáng kể về mật độ plasma và năng lượng bắn phá ion giữa rìa tấm bán dẫn và vùng trung tâm. Vòng lấy nét được bố trí xung quanh tấm bán dẫn để nâng cao ranh giới vật lý và điện của tấm bán dẫn một cách hiệu quả, đồng thời định hình lại sự phân bố plasma ở cạnh. Nó làm phẳng biên dạng điện trường ở rìa tấm bán dẫn, giống như biến một “vách đá dốc” thành một “con dốc thoai thoải”. Cải tiến này tạo ra một lớp vỏ plasma đồng đều hơn ở rìa tấm bán dẫn, dẫn hướng các ion bắn phá toàn bộ bề mặt tấm bán dẫn ở một góc thẳng đứng và nhất quán hơn, bao gồm cả các khuôn ngoài cùng.

2. Bảo vệ mâm cặp tĩnh điện (ESC) và đóng vai trò như một bộ phận của buồng xử lý

Môi trường plasma có tính ăn mòn cao. Nếu không có sự bảo vệ từ vòng lấy nét, plasma năng lượng cao sẽ bắn phá trực tiếp và ăn mòn mâm cặp tĩnh điện (ESC) giữ tấm bán dẫn. Vì ESC thường được làm bằng vật liệu đắt tiền như gốm alumina nên chi phí thay thế chúng cực kỳ cao. Vòng lấy nét, với vai trò là vật tư tiêu hao có thể thay thế,  hoạt động như một bộ phận hy sinh để bảo vệ các bộ phận thiết bị quan trọng hơn và giảm chi phí liên quan. Vòng lấy nét thường được làm bằng silicon, thạch anh, cacbua silic và các vật liệu tương thích với quy trình khác. Các hạt được tạo ra từ sự xói mòn của nó có tác động đến quá trình nhỏ hơn nhiều so với các chất gây ô nhiễm kim loại (ví dụ: nhôm, natri) được giải phóng bởi các vật liệu ESC bị ăn mòn. Điều này làm giảm hiệu quả nguy cơ ô nhiễm buồng và tấm bán dẫn do các hạt hoặc sản phẩm phụ của phản ứng, từ đó giảm thiểu lỗi sản phẩm.

3. Bù cho sự thay đổi độ dày wafer

Bề mặt trên của vòng lấy nét thường được thiết kế ngang bằng với bề mặt trên của tấm bán dẫn. Điều này đảm bảo khoảng cách nhất quán từ điện cực trên đến cả bề mặt wafer và bề mặt vòng lấy nét, giúp hình thành điện trường đồng nhất trên toàn bộ khu vực và tránh hiện tượng biến dạng điện trường do chênh lệch độ cao.

Vòng lấy nét dần dần được plasma khắc mỏng hơn trong quá trình xử lý. Vòng lấy nét mỏng gây ra hiện tượng trôi của quá trình: khi chiều cao của vòng lấy nét giảm do xói mòn, khả năng hạn chế điện trường ở biên của nó sẽ yếu đi và hiệu suất xử lý ở cạnh bán dẫn (ví dụ: tốc độ ăn mòn, biên dạng) dần dần thay đổi. Vì lý do này, vòng lấy nét phải được thay thế định kỳ dựa trên thông lượng của quy trình (ví dụ: số giờ RF tích lũy).

Các quy trình ăn mòn khác nhau (ăn mòn silicon, ăn mòn oxit, ăn mòn kim loại) có thể sử dụng các vòng tiêu điểm được làm từ các vật liệu khác nhau (ví dụ: silicon đơn tinh thể, thạch anh,cacbua silic, gốm) để phù hợp với tốc độ ăn mòn và giảm thiểu ô nhiễm. Trong một số công cụ nâng cao, phần mềm điều khiển quy trình nâng cao (APC) theo dõi thời gian sử dụng vòng lấy nét và có thể bù đắp hiệu ứng xói mòn bằng cách tinh chỉnh các thông số quy trình (ví dụ: công suất, áp suất), kéo dài tuổi thọ sử dụng trong khi vẫn duy trì độ ổn định của quy trình.
