Các khuyết tật hạt là gì?

Khiếm khuyết hạt đề cập đến các tạp chất hạt nhỏ bên trong hoặc trên các tấm bán dẫn. Chúng có thể làm hỏng tính toàn vẹn cấu trúc của các thiết bị bán dẫn và gây ra các sự cố về điện như đoản mạch và hở mạch. Vì những vấn đề do lỗi hạt gây ra có thể ảnh hưởng nghiêm trọng đến độ tin cậy lâu dài của thiết bị bán dẫn nên các lỗi hạt phải được kiểm soát chặt chẽ trong sản xuất chất bán dẫn.

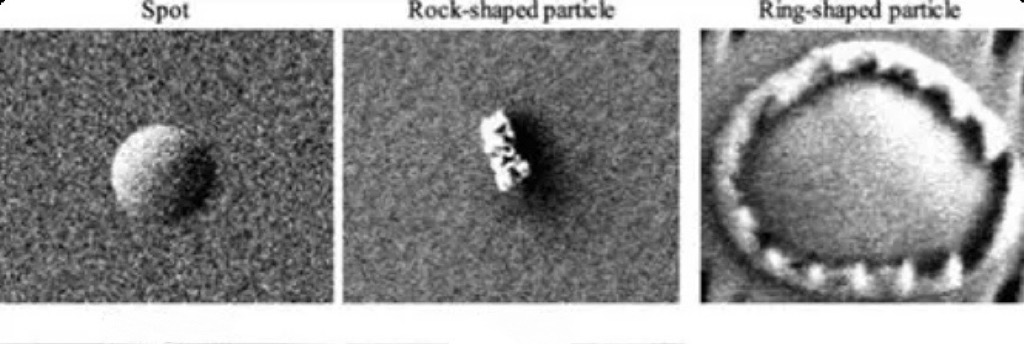

Theo vị trí và đặc điểm của chúng, khuyết tật hạt có thể được chia thành hai loại chính: hạt bề mặt và hạt trong màng. Các hạt bề mặt đề cập đến các hạt rơi trênbánh xốpbề mặt trong môi trường xử lý, thường xuất hiện dưới dạng cụm có các góc nhọn. Các hạt trong phim là những hạt rơi vào wafer trong quá trình hình thành màng và được bao phủ bởi các màng tiếp theo, với các khuyết tật được nhúng trong lớp màng.

Các khuyết tật hạt được tạo ra như thế nào?

Việc tạo ra các khuyết tật hạt được gây ra bởi nhiều yếu tố. Trong quá trình sản xuất tấm bán dẫn, ứng suất nhiệt do thay đổi nhiệt độ và ứng suất cơ học do việc xử lý, xử lý và xử lý nhiệt của tấm bán dẫn có thể dẫn đến các vết nứt bề mặt hoặc vật liệu rơi ra trên bề mặt.bánh xốp, đó là một trong những nguyên nhân chính gây ra khuyết tật hạt. Ăn mòn hóa học do thuốc thử phản ứng và khí phản ứng là một nguyên nhân chính khác gây ra khuyết tật hạt. Trong quá trình ăn mòn, các sản phẩm hoặc tạp chất không mong muốn được tạo ra và bám vào bề mặt wafer để tạo thành các khuyết tật dạng hạt. Ngoài 2 yếu tố chính nêu trên, tạp chất trong nguyên liệu thô, ô nhiễm bên trong thiết bị, bụi môi trường và lỗi vận hành cũng là những nguyên nhân phổ biến gây ra lỗi hạt.

Làm thế nào để phát hiện và kiểm soát khuyết tật hạt？

Việc phát hiện khuyết tật hạt chủ yếu dựa vào công nghệ kính hiển vi có độ chính xác cao. Kính hiển vi điện tử quét (SEM) đã trở thành công cụ cốt lõi để phát hiện khuyết tật nhờ khả năng chụp ảnh và độ phân giải cao, có khả năng tiết lộ hình thái, kích thước và sự phân bố của các hạt nhỏ. Kính hiển vi lực nguyên tử (AFM) lập bản đồ địa hình bề mặt ba chiều bằng cách phát hiện lực tương tác nguyên tử và có độ chính xác cực cao trong phát hiện khuyết tật ở cấp độ nano. Kính hiển vi quang học được sử dụng để sàng lọc nhanh các khuyết tật lớn hơn.

Để kiểm soát khuyết tật hạt, cần phải thực hiện nhiều biện pháp.

1. Kiểm soát chính xác các thông số như tốc độ ăn mòn, độ dày lắng đọng, nhiệt độ và áp suất.

2.Sử dụng nguyên liệu thô có độ tinh khiết cao để chế tạo tấm bán dẫn.

3. Sử dụng thiết bị có độ chính xác cao và độ ổn định cao và tiến hành bảo trì và vệ sinh thường xuyên.

4. Nâng cao kỹ năng của người vận hành thông qua đào tạo chuyên ngành, tiêu chuẩn hóa thực hành vận hành và tăng cường giám sát và quản lý quy trình.

Cần phân tích toàn diện nguyên nhân gây ra khuyết tật hạt, xác định các điểm ô nhiễm và đưa ra các giải pháp nhắm mục tiêu để giảm thiểu tỷ lệ khuyết tật hạt một cách hiệu quả.
