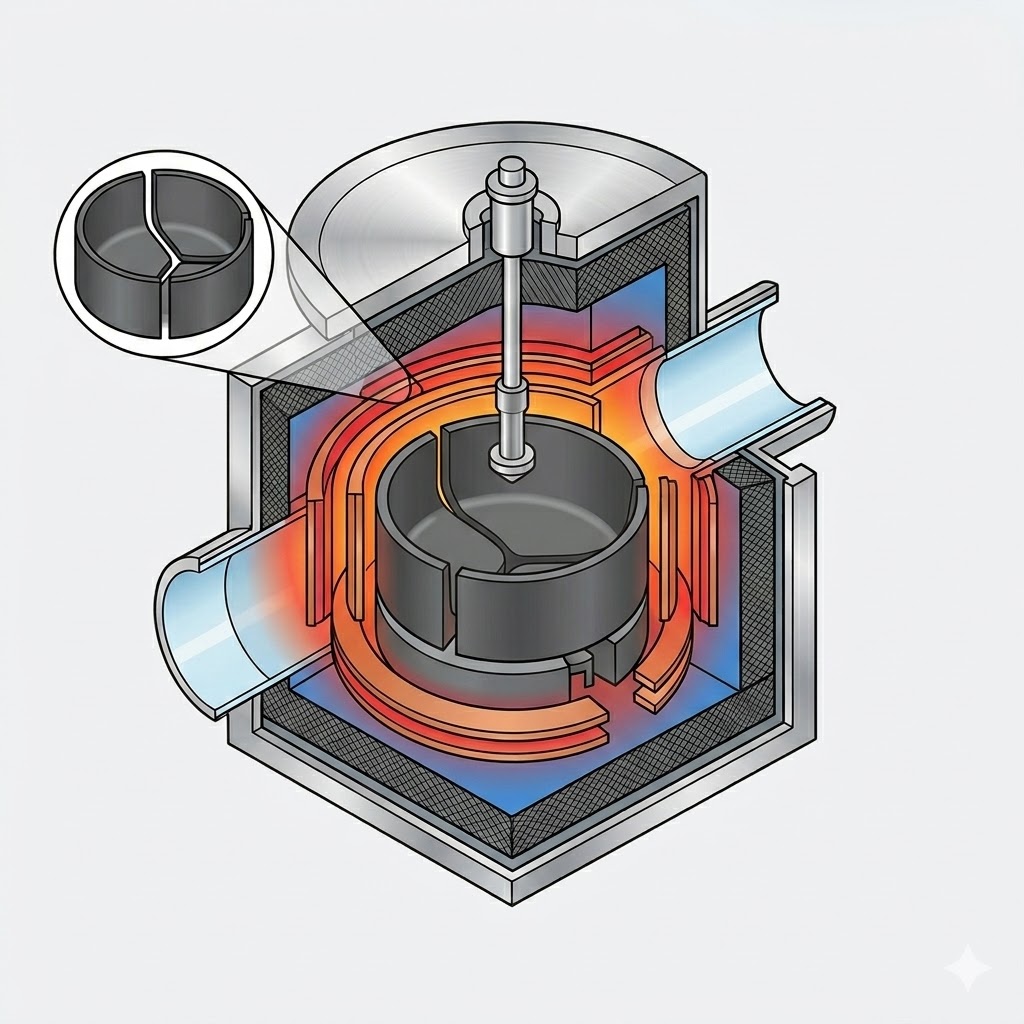

Hệ thống trường nhiệt dựa trên carbon

1. Vai trò của trường nhiệt dựa trên carbon đã phát triển từ các thành phần cách nhiệt đến bộ điều chỉnh cửa sổ xử lý

Giá trị của trường nhiệt dựa trên carbon vượt xa khả năng cách nhiệt truyền thống. Trong các hệ thống tăng trưởng tinh thể hiện đại, nó hoạt động như một nền tảng kiểm soát quy trình toàn diện, ảnh hưởng trực tiếp đến chất lượng tinh thể, năng suất và chi phí vận hành. Các chức năng cốt lõi của nó có thể được tóm tắt thành bốn cấp độ:

Thông số kỹ thuật của thiết bị được công bố rộng rãi cho thấy công nghệ phát triển tinh thể quang điện Czochralski (CZ) đã bước vào một giai đoạn mới với đặc điểm là lò nung lớn hơn, trường nhiệt lớn hơn, công suất sạc tăng lên, khả năng kéo tinh thể thông minh và kiểm soát lượng oxy thấp tiên tiến.

Theo thông số kỹ thuật đã được công bố, một số hệ thống tăng trưởng tinh thể tiên tiến có kích thước buồng chính là Φ1700 × 2100 mm và hỗ trợ các trường nhiệt có đường kính lên tới 42 inch. Các kích thước nồi nấu tương thích bao gồm 33, 37, 40 và 42 inch, tương ứng với công suất nạp lần lượt là khoảng 700 kg, 1000 kg, 1200 kg và 1300 kg.

Ngoài ra, các hệ thống này còn thể hiện sự cải thiện đáng kể về hiệu quả hoạt động, bao gồm:

· Tiêu thụ điện năng tăng trưởng đường kính không đổi thấp tới 42 kW

· Tiêu thụ nước làm mát thấp tới 20 m³/h

· Sản lượng pha lê hàng ngày vượt quá 200 kg

· Khả năng tương thích với công nghệ Czochralski liên tục (CCz) và cấu hình tăng trưởng tinh thể được hỗ trợ từ trường

Những phát triển này cho thấy thiết kế trường nhiệt đã trở thành yếu tố quan trọng trong việc xác định chất lượng tinh thể, hiệu quả sản xuất và chi phí sản xuất tổng thể.

2. Kích thước lò

2.1 Lò tăng trưởng đơn tinh thể quang điện CZ

Việc mở rộng quy mô của lò tăng trưởng tinh thể CZ không chỉ đơn thuần là tăng kích thước lò. Thiết kế lò quy mô lớn thành công đòi hỏi phải tối ưu hóa phối hợp các thông số sau:

· Đường kính buồng chính

· Chiều cao buồng phụ

· Kích thước lỗ họng

· Kích thước nồi nấu kim loại

· Khe hở tấm chắn nhiệt

· Giao diện cho ăn

· Đường chân không và khí thải

Logic kỹ thuật điển hình đằng sau thiết kế lò quy mô lớn được tóm tắt dưới đây:

Công suất sạc ban đầu

Điều này đề cập đến lượng nguyên liệu thô được nạp vào nồi nấu cùng một lúc và được xác định trực tiếp bởi kích thước của nồi nấu kim loại. Các thông số kỹ thuật của thiết bị được công bố rộng rãi thường chỉ ra mức tải trọng từ 700 kg đến 1300 kg.

Tổng công suất sạc trên mỗi chiến dịch lò

Điều này bao gồm nhiều chu kỳ nạp lại hoặc các hoạt động cấp liệu liên tục trong quá trình sản xuất hoàn chỉnh. Kết quả là tổng lượng vật liệu được xử lý trong chiến dịch đốt lò có thể cao hơn đáng kể so với lượng nạp ban đầu.

Ví dụ: so sánh ngành được công bố trong tài liệu bản cáo bạch công khai chỉ ra rằng:

· Trường nhiệt 32 inch có thể xử lý tới 3000 kg vật liệu cho mỗi chiến dịch lò.

· Trường nhiệt 36 inch có thể xử lý tới 3500 kg vật liệu cho mỗi chiến dịch lò.

Các giá trị này thể hiện tổng sản lượng trong toàn bộ chu trình vận hành thay vì khả năng chịu tải một lần của nồi nấu kim loại.

2.2 Lò tăng trưởng tinh thể SiC PVT

Việc mở rộng quy mô lò tăng trưởng tinh thể PVT silicon cacbua (SiC) khó khăn hơn đáng kể so với việc mở rộng các hệ thống CZ silicon thông thường.

Không giống như quy trình Czochralski, tinh thể SiC không được hình thành từ pha nóng chảy. Thay vào đó, Vận chuyển hơi vật lý (PVT) dựa vào sự thăng hoa của bột nguồn SiC ở nhiệt độ cực cao. Các loại hơi được tạo ra được vận chuyển dọc theo gradient nhiệt độ dọc trục và sau đó kết tinh trên tinh thể hạt SiC tương đối mát hơn.

Một nghiên cứu được công bố bởi Hiệp hội Hóa học Hoàng gia (RSC, 2026) về sự phát triển tinh thể SiC PVT 150 mm mô tả hệ thống nhiệt bao gồm năm thành phần chính:

· Nỉ cách nhiệt

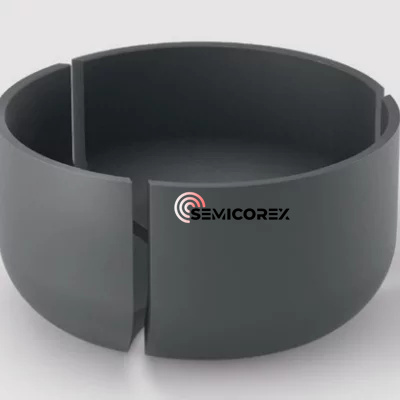

· Nồi nấu kim loại than chì

· Tinh thể hạt SiC

· Nguồn nguyên liệu SiC

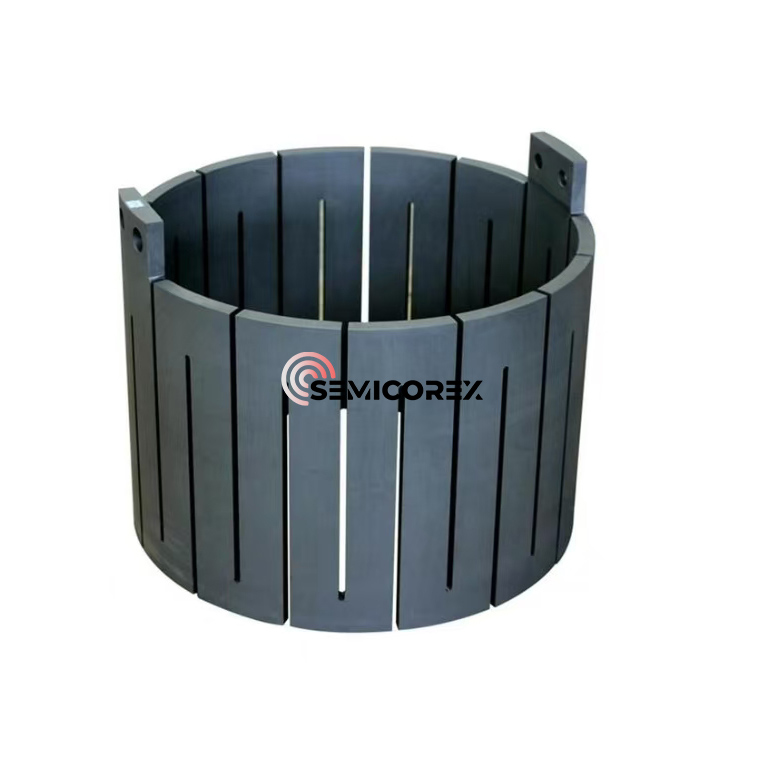

· Lò sưởi điện trở

Trong quá trình phát triển tinh thể, bột nguồn thăng hoa dưới nhiệt độ cao, tạo ra các loại pha hơi di chuyển lên trên theo gradient nhiệt độ trước khi đọng lại trên tinh thể hạt có nhiệt độ thấp hơn để tạo thành một tinh thể đơn lẻ.

Do đó, việc tăng kích thước của lò SiC PVT không chỉ đơn giản là đạt được nhiệt độ cao hơn. Những thách thức kỹ thuật chính bao gồm:

Một. Duy trì độ dốc nhiệt độ dọc trục đủđể liên tục thúc đẩy quá trình thăng hoa-vận chuyển-kết tinh.

b. Giảm thiểu độ dốc nhiệt độ xuyên tâmđể giảm ứng suất nhiệt, ngăn ngừa nứt tinh thể và ngăn chặn sự biến đổi polytype.

c. Bảo toàn sự ổn định của trường nhiệttrong suốt quá trình sinh trưởng khi bột nguồn được tiêu thụ dần dần.

d. Duy trì giao diện tăng trưởng tinh thể có thể kiểm soáttrong quá trình chuyển đổi sang sản xuất wafer SiC 8 inch và 12 inch trong tương lai.

So với sự phát triển của tinh thể silicon, trường nhiệt trong hệ thống SiC PVT phải mang lại độ ổn định nhiệt độ cao hơn đáng kể và kiểm soát nhiệt chính xác hơn, khiến thiết kế trường nhiệt trở thành một trong những công nghệ quan trọng nhất để sản xuất tinh thể SiC đường kính lớn.

3. Mối liên hệ quan trọng giữa thiết kế thiết bị và hiệu suất trường nhiệt

Sự tương tác giữa cấu hình lò, thiết kế trường nhiệt, chất lượng tinh thể và chi phí sản xuất có thể được tóm tắt như sau:

Sự phát triển liên tục của thiết bị tăng trưởng tinh thể chứng tỏ rằng trường nhiệt không còn đơn thuần là một tổ hợp cấu trúc thụ động nữa. Thay vào đó, nó đã trở thành một hệ thống kiểm soát quá trình tích hợp đồng thời chi phối sự truyền nhiệt, động lực học chất lỏng, sự vận chuyển khối lượng, sự phân bố tạp chất và chất lượng tinh thể.

Khi đường kính wafer tiếp tục tăng và vật liệu bán dẫn trở nên tiên tiến hơn, các hệ thống trường nhiệt trong tương lai sẽ ngày càng dựa vào mô phỏng kỹ thuật số, tối ưu hóa đa vật lý, kiểm soát nhiệt độ thông minh và thiết kế thành phần than chì carbon tùy chỉnh để đạt được năng suất cao hơn, mật độ khuyết tật thấp hơn và hiệu quả sản xuất được cải thiện.

Semicorex cung cấp một danh mục toàn diện các sản phẩm hiệu suất caothan chìVàthạch anhcác thành phần cho hệ thống trường nhiệt tiên tiến được sử dụng trong các ứng dụng tăng trưởng tinh thể silicon và SiC. Sản phẩm của chúng tôi được thiết kế để mang lại độ ổn định nhiệt vượt trội, tuổi thọ kéo dài và tính nhất quán của quy trình đặc biệt. Để biết các giải pháp tùy chỉnh hoặc thông tin kỹ thuật bổ sung, vui lòng liên hệ với nhóm kỹ thuật của chúng tôi.
