Tổng quan về chất nền SOI

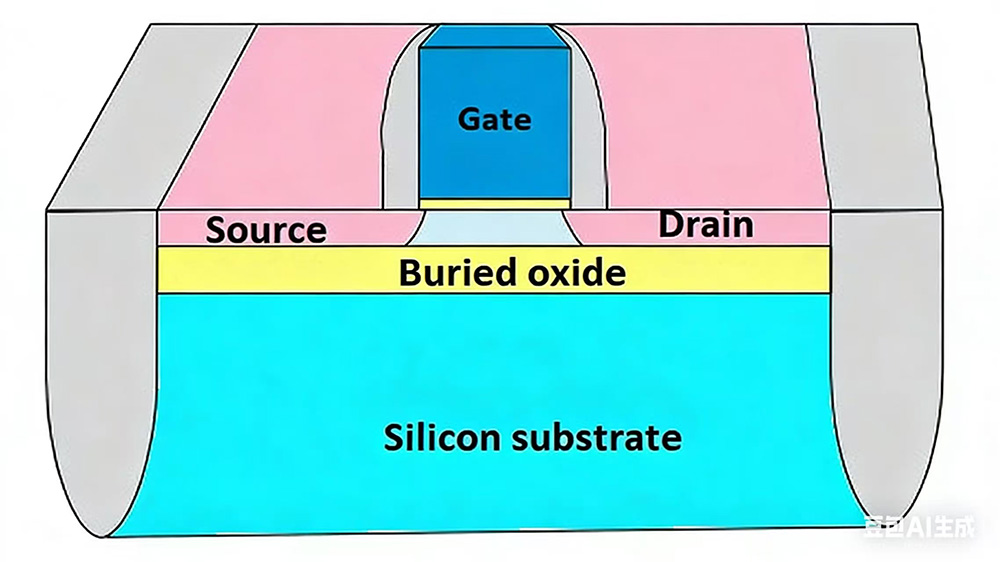

Chất nền SOI (Silicon-On-Insulator) là cấu trúc trong đó lớp cách điện silicon oxit (SiO2) được đưa vào giữa lớp silicon trên cùng và lớpchất nền siliconvà các mạch tích hợp được chế tạo trên lớp silicon mỏng trên cùng. Công nghệ sử dụng vật liệu SOI để sản xuất mạch tích hợp này được gọi là công nghệ SOI.

Ba công nghệ chính để sản xuất chất nền SOI

1. Tách bằng oxy cấy ghép (SIMOX)

2. SOI liên kết và khắc axit (BESOI)

3. Công nghệ cắt thông minh.

Ưu điểm của chất nền SOI

1. Dòng rò rỉ chất nền thấp

Sự hiện diện của lớp cách điện SiO2 cách ly bóng bán dẫn khỏi chất nền silicon bên dưới một cách hiệu quả. Sự cách ly này làm giảm dòng điện không mong muốn từ lớp hoạt động đến chất nền. Dòng rò tăng theo nhiệt độ, do đó cải thiện đáng kể độ tin cậy của chip trong môi trường nhiệt độ cao.

2. Giảm điện dung ký sinh

Do sự tồn tại của điện dung ký sinh nên độ trễ bổ sung chắc chắn sẽ phát sinh trong quá trình truyền tín hiệu. Sử dụng vật liệu SOI để giảm các điện dung ký sinh này là phương pháp phổ biến ở các chip tốc độ cao hoặc năng lượng thấp. So với các chip thông thường được sản xuất bằng quy trình CMOS, chip SOI có thể đạt tốc độ cao hơn 15% và tiêu thụ điện năng thấp hơn 20%.

3. Cách ly tiếng ồn

Trong các ứng dụng tín hiệu hỗn hợp, nhiễu điện do mạch kỹ thuật số tạo ra có thể gây nhiễu các mạch tần số tương tự hoặc vô tuyến (RF), điều này sẽ dẫn đến giảm hiệu suất tổng thể của hệ thống. Lớp cách điện SiO2 trong cấu trúc SOI cách ly lớp silicon hoạt động khỏi chất nền, do đó mang lại khả năng cách ly tiếng ồn vốn có. Điều này có nghĩa là tiếng ồn do mạch kỹ thuật số tạo ra có thể được ngăn chặn một cách hiệu quả khỏi việc truyền qua chất nền đến mạch tương tự nhạy cảm.

Các lĩnh vực ứng dụng của chất nền SOI

1. Lĩnh vực điện tử tiêu dùng

Từchất nền SOIcó thể cải thiện đáng kể hiệu suất của các thiết bị như bộ lọc RF và bộ khuếch đại công suất, đồng thời đạt được khả năng truyền tín hiệu nhanh hơn và tiêu thụ điện năng thấp hơn. Chúng được sử dụng rộng rãi trong sản xuất chip cho các thiết bị đeo thông minh như đồng hồ thông minh và thiết bị theo dõi sức khỏe cũng như các mô-đun mặt trước RF của điện thoại di động và máy tính bảng.

2. Điện tử ô tô

Nhờ hiệu suất tuyệt vời để chịu được các điều kiện điện từ phức tạp, chất nền SOI rất phù hợp để sản xuất chip quản lý năng lượng ô tô và các ứng dụng trong hệ thống lái tự động.

3. Lĩnh vực hàng không vũ trụ và quốc phòng

Chất nền SOI mang lại độ tin cậy và khả năng chống nhiễu bức xạ vượt trội, đồng thời có thể đáp ứng các yêu cầu nghiêm ngặt của thiết bị liên lạc vệ tinh và hệ thống điện tử quân sự để có độ chính xác và độ tin cậy cao.

4. Internet vạn vật (IoT)

Với sự gia tăng về khối lượng dữ liệu IoT, nhu cầu vận hành với chi phí thấp và độ chính xác cao ngày càng tăng. Hưởng lợi từ mức tiêu thụ điện năng thấp và lợi thế hiệu suất cao, chất nền SOI hoàn toàn phù hợp với yêu cầu của IoT và được áp dụng rộng rãi trong sản xuất chip nút cảm biến và chip điện toán biên.

5. Thiết bị y tế cấy ghép trong lĩnh vực điện tử y tế

Các thiết bị như máy điều hòa nhịp tim và máy kích thích thần kinh có yêu cầu cực kỳ cao về mức tiêu thụ điện năng thấp và khả năng tương thích sinh học. Mức tiêu thụ điện năng thấp và tính ổn định của chất nền SOI có thể đảm bảo hoạt động an toàn lâu dài của các thiết bị cấy ghép đồng thời giảm thiểu tác động lên cơ thể bệnh nhân.
