Những chỉ số nào cần được chú ý khi lựa chọn tấm wafer phù hợp?

Việc lựa chọn wafer có tác động đáng kể đến việc phát triển và sản xuất các thiết bị bán dẫn.bánh xốpviệc lựa chọn phải được hướng dẫn theo yêu cầu của các tình huống ứng dụng cụ thể và cần được đánh giá cẩn thận bằng cách sử dụng các số liệu quan trọng sau.

1. Sự thay đổi độ dày tổng thể:

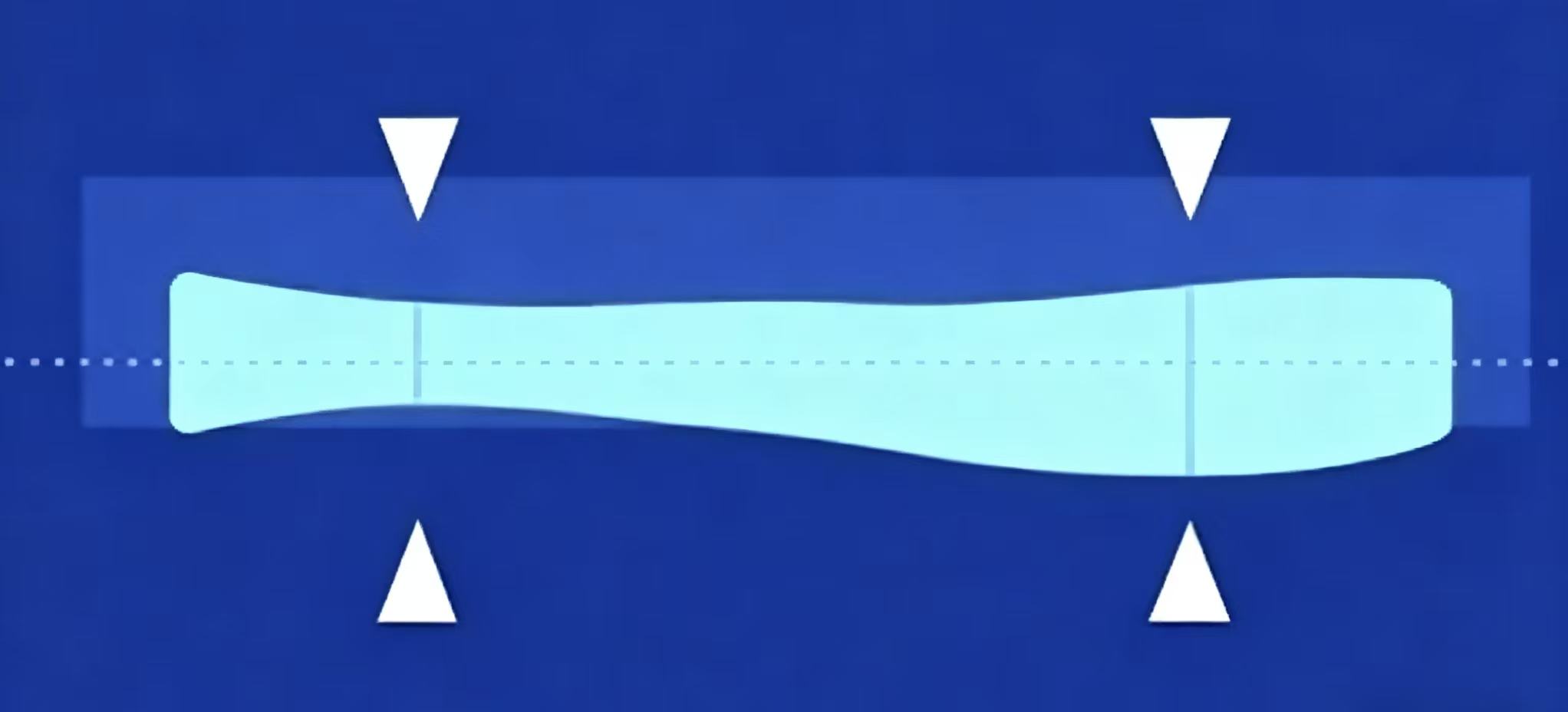

Sự khác biệt giữa độ dày tối đa và tối thiểu đo được trên bề mặt wafer được gọi là TTV.  Đây là thước đo quan trọng để đo độ đồng đều của độ dày và hiệu suất cao hơn được biểu thị bằng các giá trị nhỏ hơn.

2.Cung và cong vênh:

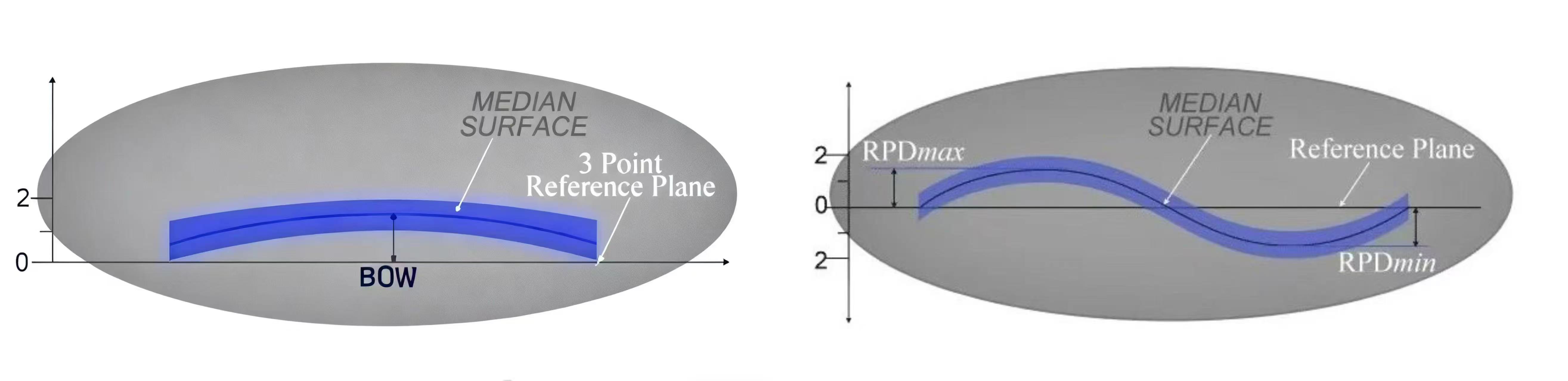

Chỉ báo cung tập trung vào độ lệch dọc của khu vực trung tâm tấm bán dẫn, chỉ phản ánh trạng thái uốn cục bộ. Nó phù hợp để đánh giá các kịch bản nhạy cảm với độ phẳng cục bộ. Chỉ báo độ cong rất hữu ích để đánh giá độ phẳng và độ biến dạng tổng thể vì nó xem xét độ lệch của toàn bộ bề mặt tấm bán dẫn và cung cấp thông tin về độ phẳng tổng thể cho toàn bộ tấm bán dẫn.

Вак вакуумды сөмкесі вакуумды сөмкеге ие, бұл гамның түсі мен құрылымын нақты көрсете алады және майды және жұқа таратуды және ветчинаның жаңа күйін тексеруге ыңғайлы. Материал қатты қаттылық пен керемет жыртқыштыққа ие, ал ветчина қаптамасы өңдеу және кесу кезінде зақымдалған.

Ô nhiễm hạt trên bề mặt wafer có thể ảnh hưởng đến việc sản xuất và hiệu suất của thiết bị, do đó cần giảm thiểu việc tạo ra hạt trong quá trình sản xuất và sử dụng các quy trình làm sạch đặc biệt để giảm và loại bỏ ô nhiễm hạt trên bề mặt.

4. Độ nhám:

Độ nhám là chỉ số đo độ phẳng của bề mặt wafer ở quy mô vi mô, khác với độ phẳng vĩ mô. Độ nhám bề mặt càng thấp thì bề mặt càng mịn. Các vấn đề như lắng đọng màng mỏng không đồng đều, các cạnh của mẫu quang khắc bị mờ và hiệu suất điện kém có thể xảy ra do độ nhám quá mức.

5. khuyết điểm:

Các khuyết tật của wafer đề cập đến các cấu trúc mạng không hoàn chỉnh hoặc không đều do quá trình xử lý cơ học gây ra, từ đó tạo thành các lớp hư hỏng tinh thể chứa các ống vi mô, sự lệch vị trí, vết trầy xước. Nó sẽ làm hỏng các tính chất cơ và điện của wafer và cuối cùng có thể dẫn đến hỏng chip.

6. Loại dẫn điện / chất khử:

Hai loại tấm bán dẫn là loại n và loại p, tùy thuộc vào thành phần doping. tấm bán dẫn loại n thường được pha tạp các nguyên tố Nhóm V để đạt được độ dẫn điện. Phốt pho (P), asen (As) và antimon (Sb) là những nguyên tố pha tạp phổ biến. Tấm wafer loại P chủ yếu được pha tạp các nguyên tố Nhóm III, điển hình là boron (B). Silicon không pha tạp được gọi là silicon nội tại. Các nguyên tử bên trong của nó được liên kết với nhau bằng liên kết cộng hóa trị để tạo thành một cấu trúc vững chắc, khiến nó trở thành chất cách điện ổn định về điện. Tuy nhiên, không có tấm silicon nội tại nào hoàn toàn không có tạp chất trong sản xuất thực tế.

7. Điện trở suất:

Kiểm soát điện trở suất của tấm bán dẫn là điều cần thiết vì nó ảnh hưởng trực tiếp đến hiệu suất của các thiết bị bán dẫn. Để thay đổi điện trở suất của tấm bán dẫn, các nhà sản xuất thường pha tạp chúng. Nồng độ tạp chất cao hơn dẫn đến điện trở suất thấp hơn, trong khi nồng độ tạp chất thấp hơn dẫn đến điện trở suất cao hơn.

Tóm lại, bạn nên làm rõ các điều kiện quy trình tiếp theo và các hạn chế của thiết bị trước khi chọn tấm bán dẫn, sau đó đưa ra lựa chọn dựa trên các chỉ số trên để đảm bảo mục tiêu kép là rút ngắn chu kỳ phát triển thiết bị bán dẫn và tối ưu hóa chi phí sản xuất.
